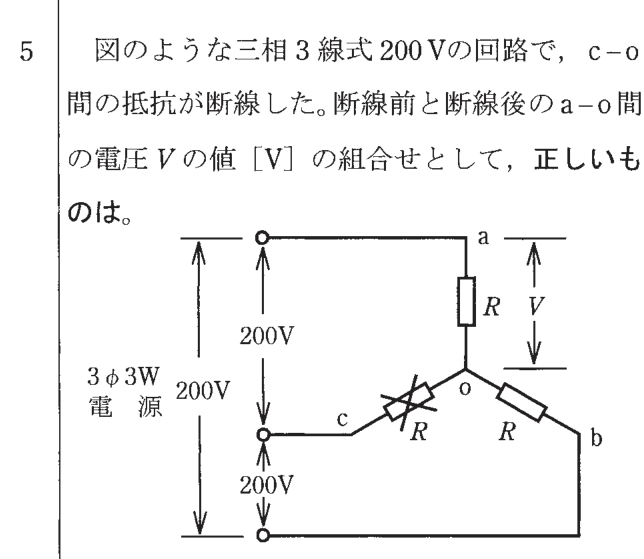

第二種電気工事士 2021年上期-午前問5: 図のような三相3線式200Vの回路で、c-o間の抵抗が断線した。断線前と断線後のa-o間の電圧V[V]の組合せとして、正しいものは。

Question

第二種電気工事士 2021年上期-午前 問5: 図のような三相3線式200Vの回路で、c-o間の抵抗が断線した。断線前と断線後のa-o間の電圧V[V]の組合せとして、正しいものは。

Accepted Answer

正解: ロ. 断線前 116　断線後 100

断線前：三相3線式Y結線の相電圧 = 線間電圧/√3 = 200/√3 ≒ 116V。断線後：c-o間が断線すると、a-b間に2つの抵抗Rが直列に接続される形になり、a-o間電圧 = 200/2 = 100V。
