第二種電気工事士 2021年上期-午前問4: 図のような抵抗とリアクタンスとが並列に接続された回路の消費電力[W]は。

Question

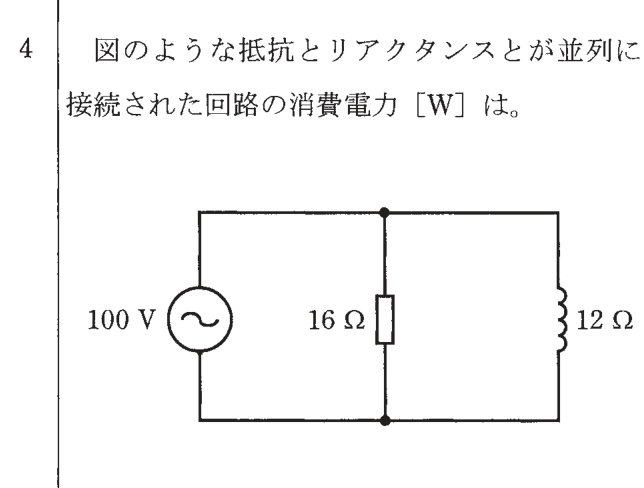

第二種電気工事士 2021年上期-午前 問4: 図のような抵抗とリアクタンスとが並列に接続された回路の消費電力[W]は。

Accepted Answer

正解: ロ. 625

抵抗Rとリアクタンスが並列接続の場合、消費電力は抵抗のみで消費される。R = 16Ωに100Vが加わるので、P = V²/R = 100²/16 = 625W。リアクタンスでは電力は消費されない。
