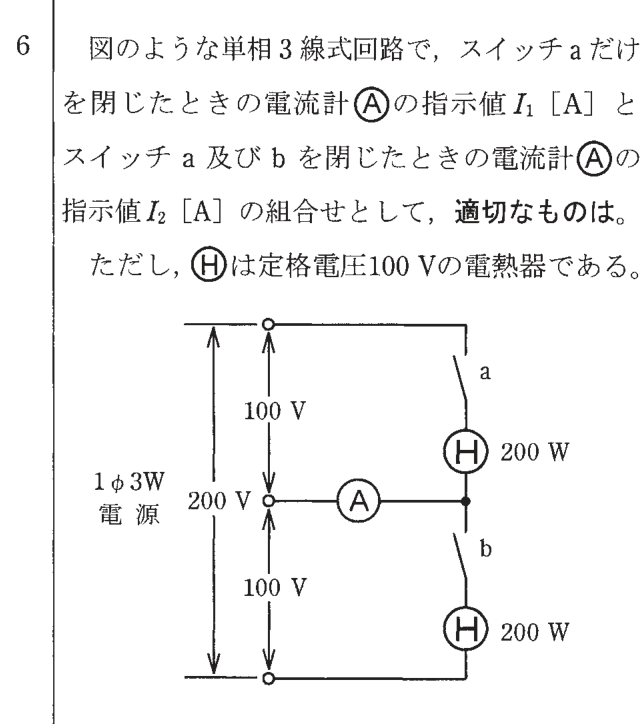

第二種電気工事士 2021年上期-午前問6: 図のような単相3線式回路で、スイッチaだけを閉じたときの電流計Aの指示値I₁[A]とスイッチa及びbを閉じたときの電流計Aの指示値I₂[A]の組合せとして、適切なものは。ただし、Hは定格電圧100Vの電熱器である。

Question

第二種電気工事士 2021年上期-午前 問6: 図のような単相3線式回路で、スイッチaだけを閉じたときの電流計Aの指示値I₁[A]とスイッチa及びbを閉じたときの電流計Aの指示値I₂[A]の組合せとして、適切なものは。ただし、Hは定格電圧100Vの電熱器である。

Accepted Answer

正解: ロ. I₁ 2　I₂ 0

単相3線式で電熱器Hは定格100V、200W。aのみ閉じたとき：上側の電熱器に100Vがかかり、I = P/V = 200/100 = 2A が中性線に流れる。a,b両方閉じたとき：上下の電熱器に同じ電流が流れ平衡するため、中性線の電流は0Aとなる。
