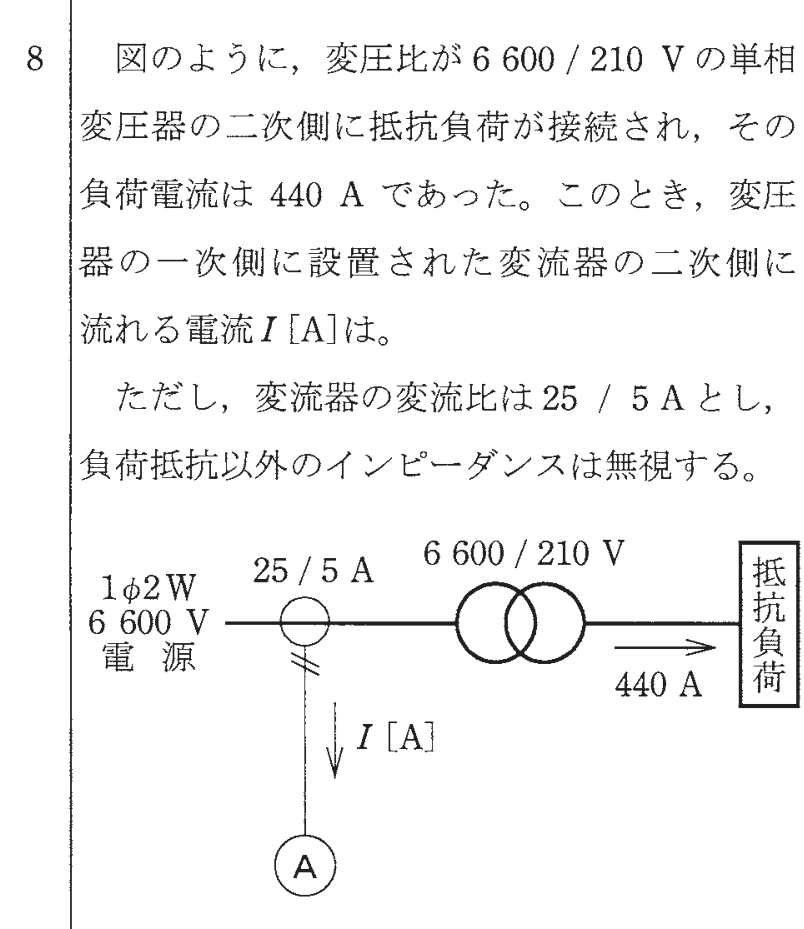

第一種電気工事士 2016年下期問8: 図のように、変圧比が$6600/210\,\mathrm{V}$の単相変圧器の二次側に抵抗負荷が接続され、その負荷電流は$440\,\mathrm{A}$であった。このとき、変圧器の一次側に設置された変流器の二次側に流れる電流$I\,\mathrm{[A]}$は。
ただし、変流器の変流比は$25/5\,\mathrm{A}$とし、負荷抵抗以外のインピーダンスは無視する。

Q: 第一種電気工事士 2016年下期 問8: 図のように、変圧比が$6600/210\,\mathrm{V}$の単相変圧器の二次側に抵抗負荷が接続され、その負荷電流は$440\,\mathrm{A}$であった。このとき、変圧器の一次側に設置された変流器の二次側に流れる電流$I\,\mathrm{[A]}$は。 ただし、変流器の変流比は$25/5\,\mathrm{A}$とし、負荷抵抗以外のインピーダンスは無視する。

正解: ロ. 2.8 変圧器の一次側電流 $= 440 \times (210/6600) = 14\,\mathrm{A}$ 変流器の二次側電流 $I = 14 \times (5/25) = 14 \times 0.2 = 2.8\,\mathrm{A}$

Question

第一種電気工事士 2016年下期 問8: 図のように、変圧比が$6600/210\,\mathrm{V}$の単相変圧器の二次側に抵抗負荷が接続され、その負荷電流は$440\,\mathrm{A}$であった。このとき、変圧器の一次側に設置された変流器の二次側に流れる電流$I\,\mathrm{[A]}$は。
ただし、変流器の変流比は$25/5\,\mathrm{A}$とし、負荷抵抗以外のインピーダンスは無視する。

Accepted Answer

正解: ロ. 2.8

変圧器の一次側電流 $= 440 	imes (210/6600) = 14\,\mathrm{A}$
変流器の二次側電流 $I = 14 	imes (5/25) = 14 	imes 0.2 = 2.8\,\mathrm{A}$
