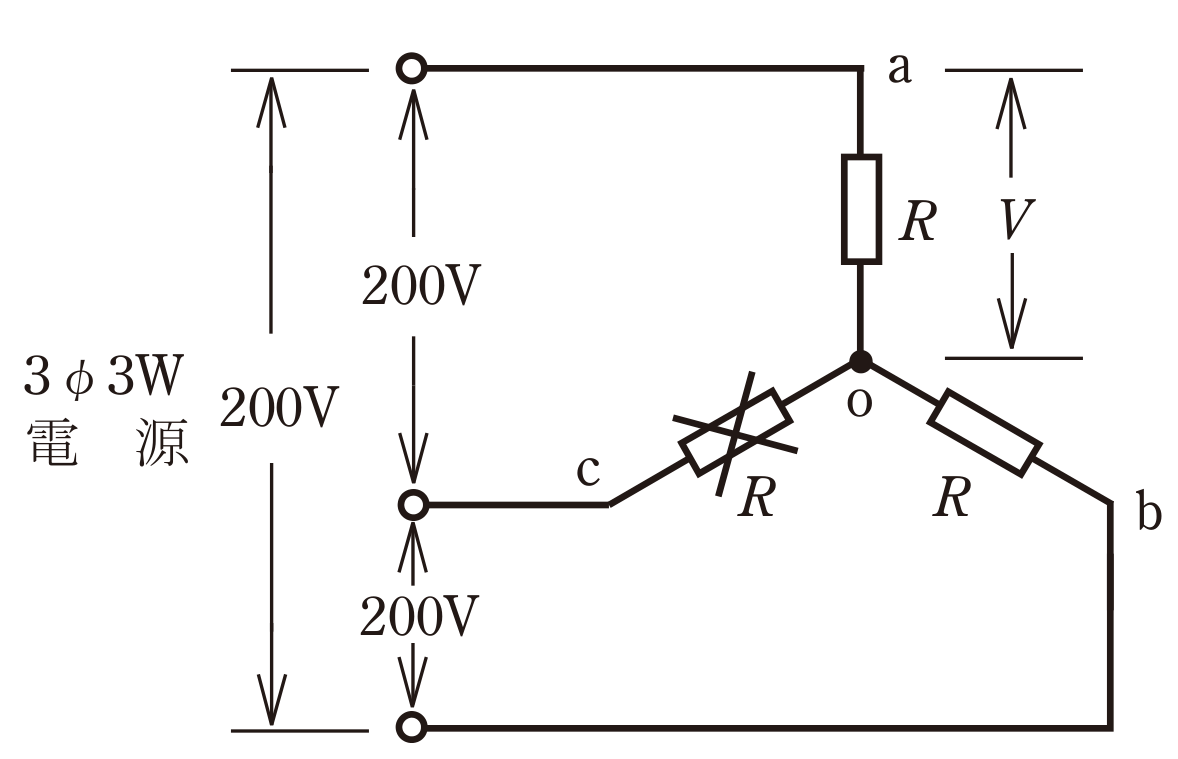

第二種電気工事士 2026年上期問5: 図のような三相3線式$200\,\mathrm{V}$の回路で，c-o間の抵抗が断線した。断線前と断線後のa-o間の電圧$V$の値$[\mathrm{V}]$の組合せとして，正しいものは。

Question

第二種電気工事士 2026年上期 問5: 図のような三相3線式$200\,\mathrm{V}$の回路で，c-o間の抵抗が断線した。断線前と断線後のa-o間の電圧$V$の値$[\mathrm{V}]$の組合せとして，正しいものは。

Accepted Answer

正解: ロ. 断線前 116
断線後 100

断線前は平衡Y結線なのでa-o間は相電圧$200/\sqrt3\approx116\,\mathrm{V}$。c相が断線するとa相とb相の等しい抵抗が線間$200\,\mathrm{V}$に直列接続され，各抵抗の電圧は$100\,\mathrm{V}$。
