第二種電気工事士 2026年上期問4: 図のような交流回路で，負荷に対してコンデンサ$C$を設置して，力率を$100\,\%$に改善した。このときの電流計の指示値は。

Question

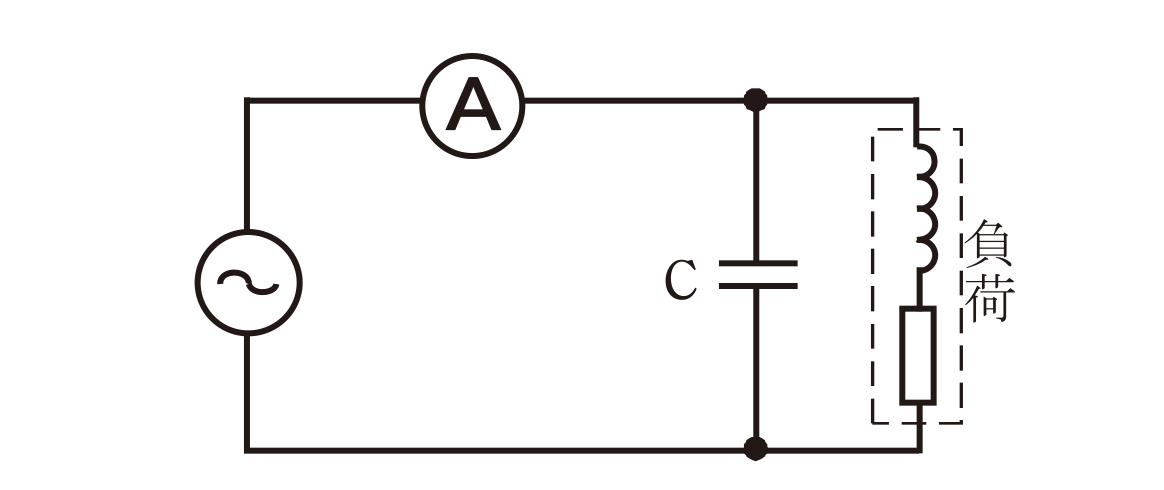

第二種電気工事士 2026年上期 問4: 図のような交流回路で，負荷に対してコンデンサ$C$を設置して，力率を$100\,\%$に改善した。このときの電流計の指示値は。

Accepted Answer

正解: ニ. コンデンサ設置前と比べて減少する。

同じ有効電力を送る場合，電流は$I=P/(V\cos\varphi)$。コンデンサで力率を1へ改善すると無効電流が減り，電源から流れる線電流は設置前より減少する。
