第二種電気工事士 2025年下期問6: 図のような三相3線式回路について，図中の×印の箇所で断線した場合，負荷の全消費電力［kW］は。ただし，負荷の抵抗は30Ωとし，配線の抵抗は無視し，電源電圧は一定とする。

Question

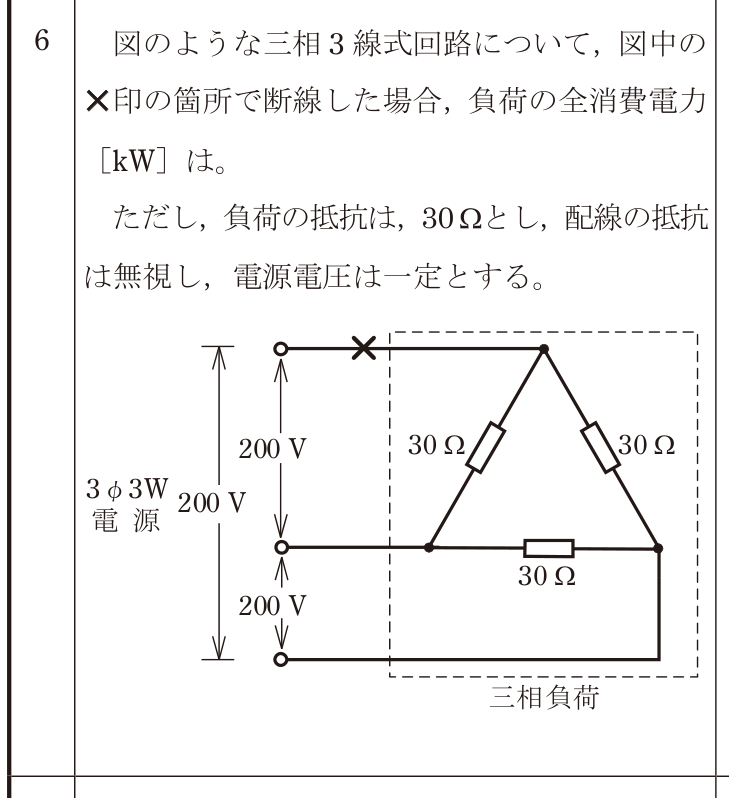

第二種電気工事士 2025年下期 問6: 図のような三相3線式回路について，図中の×印の箇所で断線した場合，負荷の全消費電力［kW］は。ただし，負荷の抵抗は30Ωとし，配線の抵抗は無視し，電源電圧は一定とする。

Accepted Answer

正解: ニ. 2.0

三相3線式の一線が断線すると，残った負荷は30Ωが1個直接線間200Vに接続され，別経路では30Ω+30Ω=60Ωが線間200Vに接続されます。全消費電力は200²/30+200²/60≒1.33+0.67=2.0kWです。
