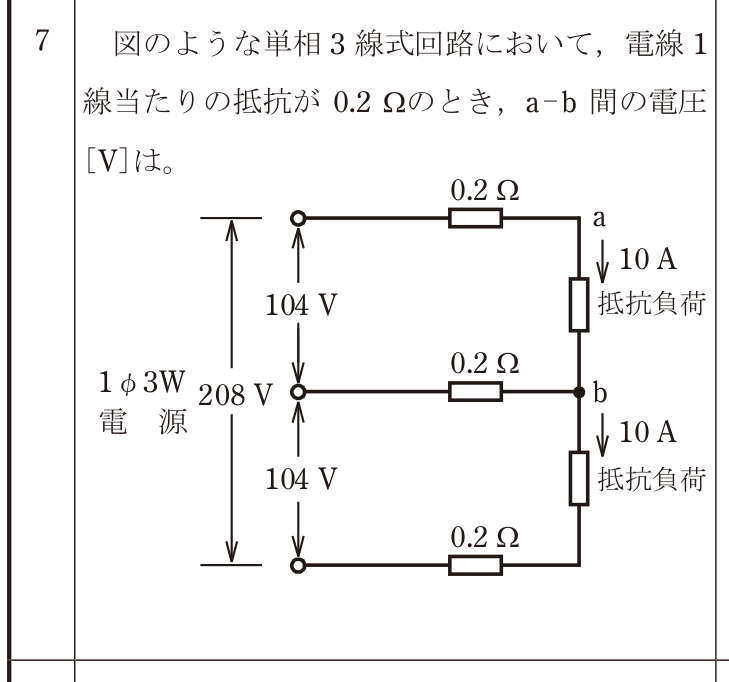

第二種電気工事士 2025年下期問7: 図のような単相3線式回路において，電線1線当たりの抵抗が0.2Ωのとき，a-b間の電圧［V］は。

Question

第二種電気工事士 2025年下期 問7: 図のような単相3線式回路において，電線1線当たりの抵抗が0.2Ωのとき，a-b間の電圧［V］は。

Accepted Answer

正解: ハ. 102

単相3線式で上下の負荷電流がともに10Aなので，中性線電流は0Aです。電線1線当たりの電圧降下は10A×0.2Ω=2V。a-b間は104Vから上側電線の降下2Vを差し引き，102Vです。
