第二種電気工事士 2025年下期問5: 図のような三相負荷に三相交流電圧を加えたとき，各線に20Aの電流が流れた。線間電圧E［V］は。

Question

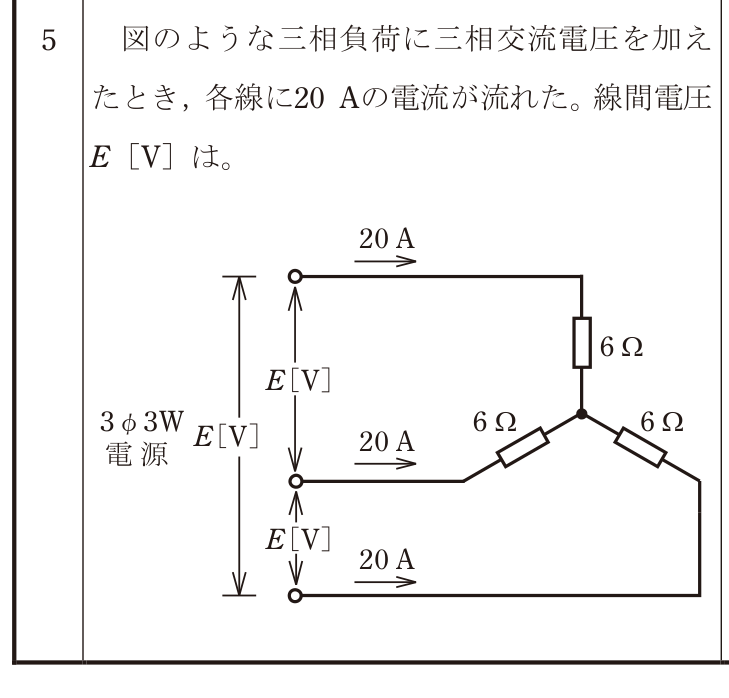

第二種電気工事士 2025年下期 問5: 図のような三相負荷に三相交流電圧を加えたとき，各線に20Aの電流が流れた。線間電圧E［V］は。

Accepted Answer

正解: ハ. 208

三相負荷がY結線で，各線の電流が20A，1相の抵抗が6Ωです。相電圧はV相=IR=20×6=120V。線間電圧は√3倍なので，E=√3×120≒208Vです。
