第二種電気工事士 2025年下期問4: 図のような正弦波交流回路の電源電圧v に対する電流i の波形として，正しいものは。

Question

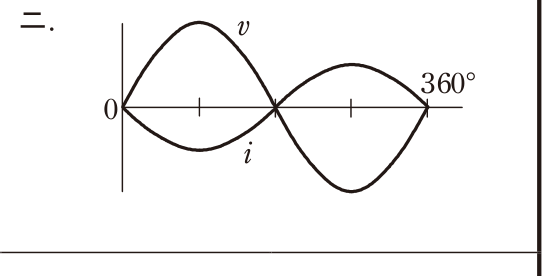

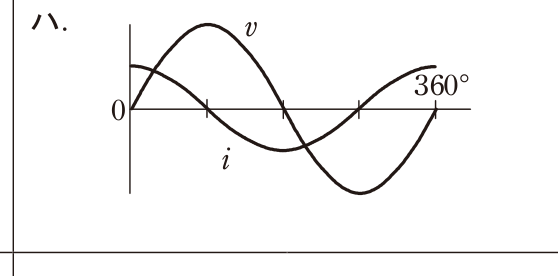

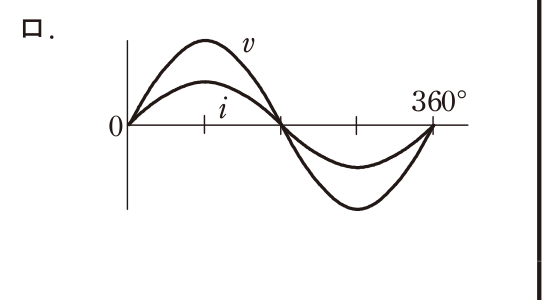

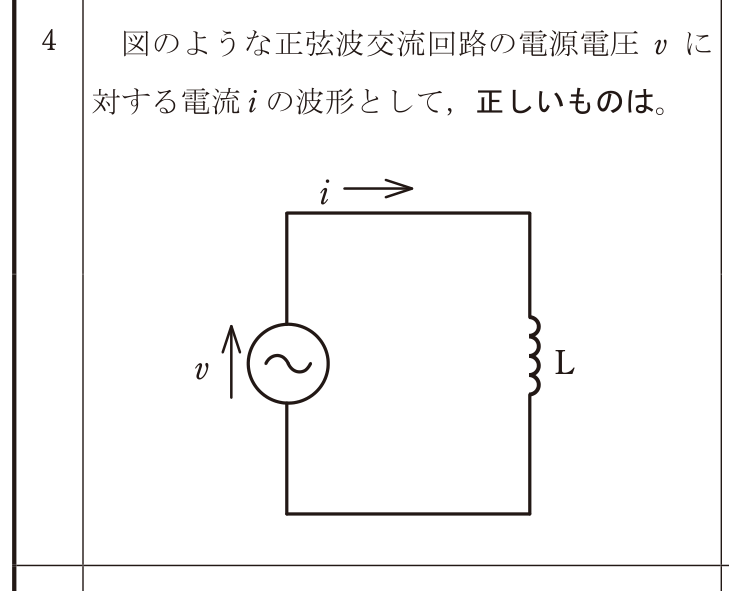

第二種電気工事士 2025年下期 問4: 図のような正弦波交流回路の電源電圧v に 対する電流i の波形として，正しいものは。

Accepted Answer

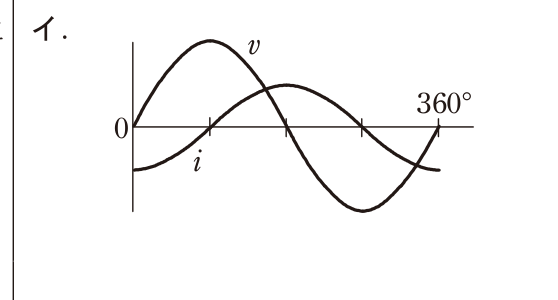

正解: イ.

コイルだけの交流回路では，電流iは電圧vより90°遅れます。波形図では，電圧が先に最大値へ達し，電流が1/4周期遅れて変化しているものを選びます。該当するのはイです。
