第二種電気工事士 2025年上期問7: 図のような単相3線式回路において，電線1線当たりの抵抗が0.1Ωのとき，a-b間の電圧［V］は。

Question

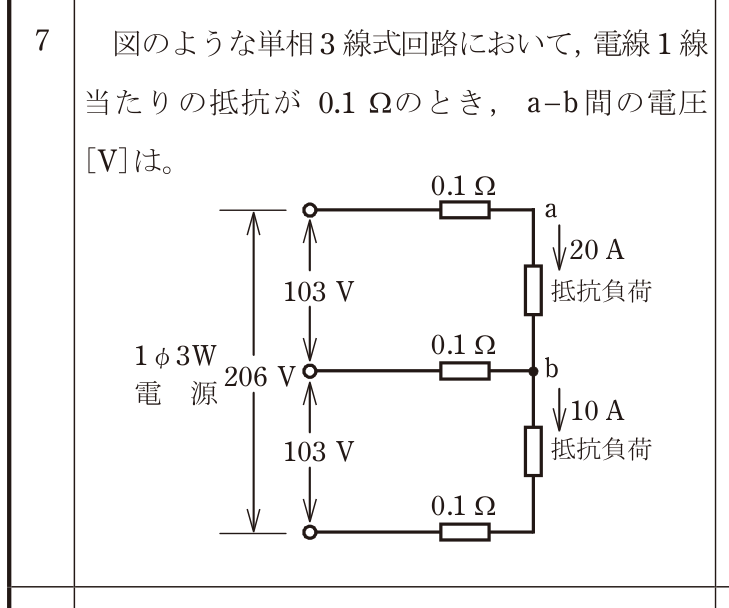

第二種電気工事士 2025年上期 問7: 図のような単相3線式回路において，電線1線当たりの抵抗が0.1Ωのとき，a-b間の電圧［V］は。

Accepted Answer

正解: ロ. 100

単相3線式では中性線に不平衡電流が流れます。上側電線の電圧降下は20A×0.1Ω=2V，中性線の電圧降下は差電流10A×0.1Ω=1Vです。a-b間の電圧は103Vから両方の降下分を差し引き，103-2-1=100Vです。
