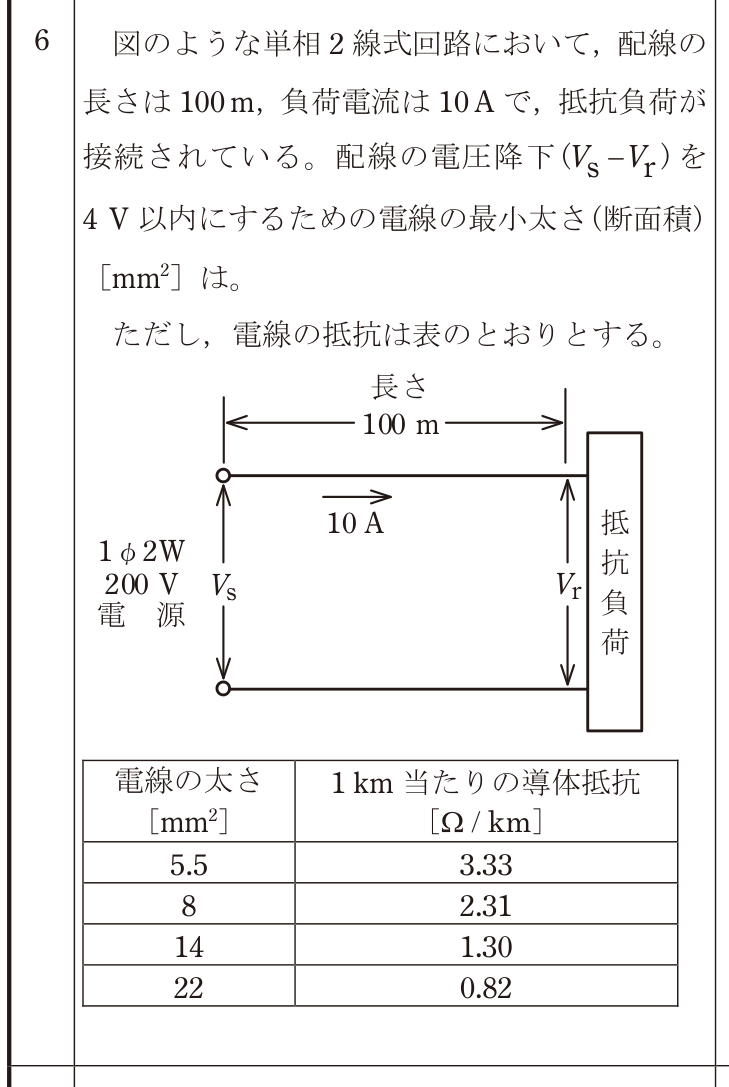

第二種電気工事士 2025年上期問6: 図のような単相2線式回路において，配線の長さは100m，負荷電流は10Aで，抵抗負荷が接続されている。配線の電圧降下（Vs−Vr）を4V以内にするための電線の最小太さ（断面積）［mm²］は。ただし，電線の抵抗は表のとおりとする。

Question

第二種電気工事士 2025年上期 問6: 図のような単相2線式回路において，配線の長さは100m，負荷電流は10Aで，抵抗負荷が接続されている。配線の電圧降下（Vs−Vr）を4V以内にするための電線の最小太さ（断面積）［mm²］は。ただし，電線の抵抗は表のとおりとする。

Accepted Answer

正解: ハ. 14

単相2線式の電圧降下は2rIで求めます。長さ100mなので，1km当たりの導体抵抗に0.1を掛けて1線分の抵抗にします。5.5mm²は2×0.333×10=6.66V，8mm²は2×0.231×10=4.62Vで4Vを超えます。14mm²は2×0.130×10=2.6Vで条件を満たすため，最小は14mm²です。
