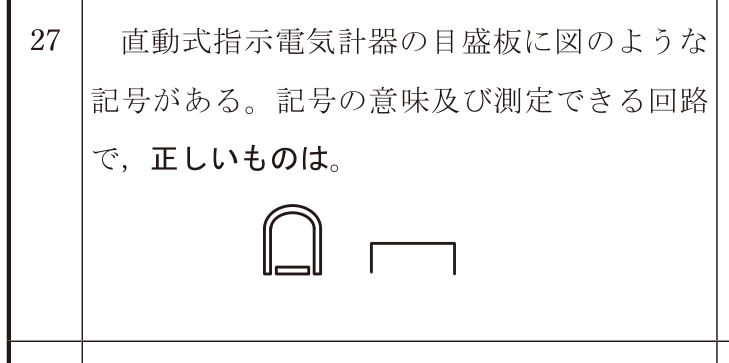

第二種電気工事士 2025年上期問27: 直動式指示電気計器の目盛板に図のような記号がある。記号の意味及び測定できる回路で，正しいものは。

Question

第二種電気工事士 2025年上期 問27: 直動式指示電気計器の目盛板に図のような 記号がある。記号の意味及び測定できる回路 で，正しいものは。

Accepted Answer

正解: イ. 永久磁石可動コイル形で目盛板を水平に置いて，直流回路で使用する。

目盛板の記号から，永久磁石可動コイル形であること，水平に置いて使用すること，直流回路用であることを読み取ります。永久磁石可動コイル形は直流計器であり，交流回路にはそのまま使用できません。
