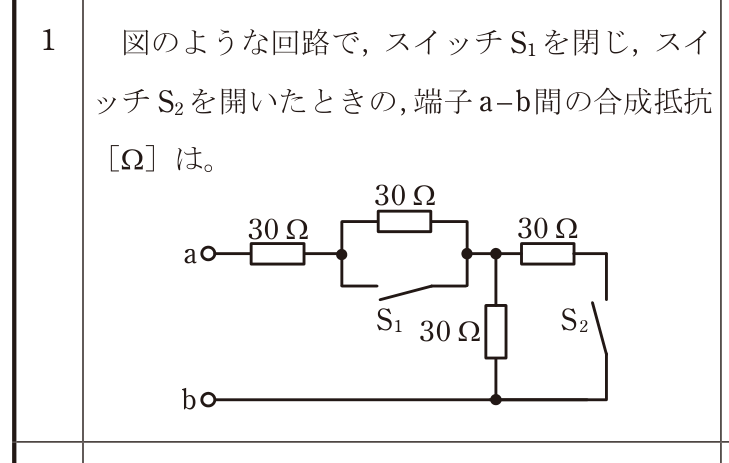

第二種電気工事士 2025年上期問1: 図のような回路で，スイッチS1を閉じ，スイッチS2を開いたときの，端子a-b間の合成抵抗［Ω］は。

Question

第二種電気工事士 2025年上期 問1: 図のような回路で，スイッチS1を閉じ，スイッチS2を開いたときの，端子a-b間の合成抵抗［Ω］は。

Accepted Answer

正解: ロ. 60

スイッチS1を閉じると，中央上側の30Ωは短絡され，スイッチS2を開くと右側の30Ωを通る経路は回路から外れます。したがって端子a-b間には30Ωと30Ωが直列に残り，合成抵抗は30+30=60Ωです。
