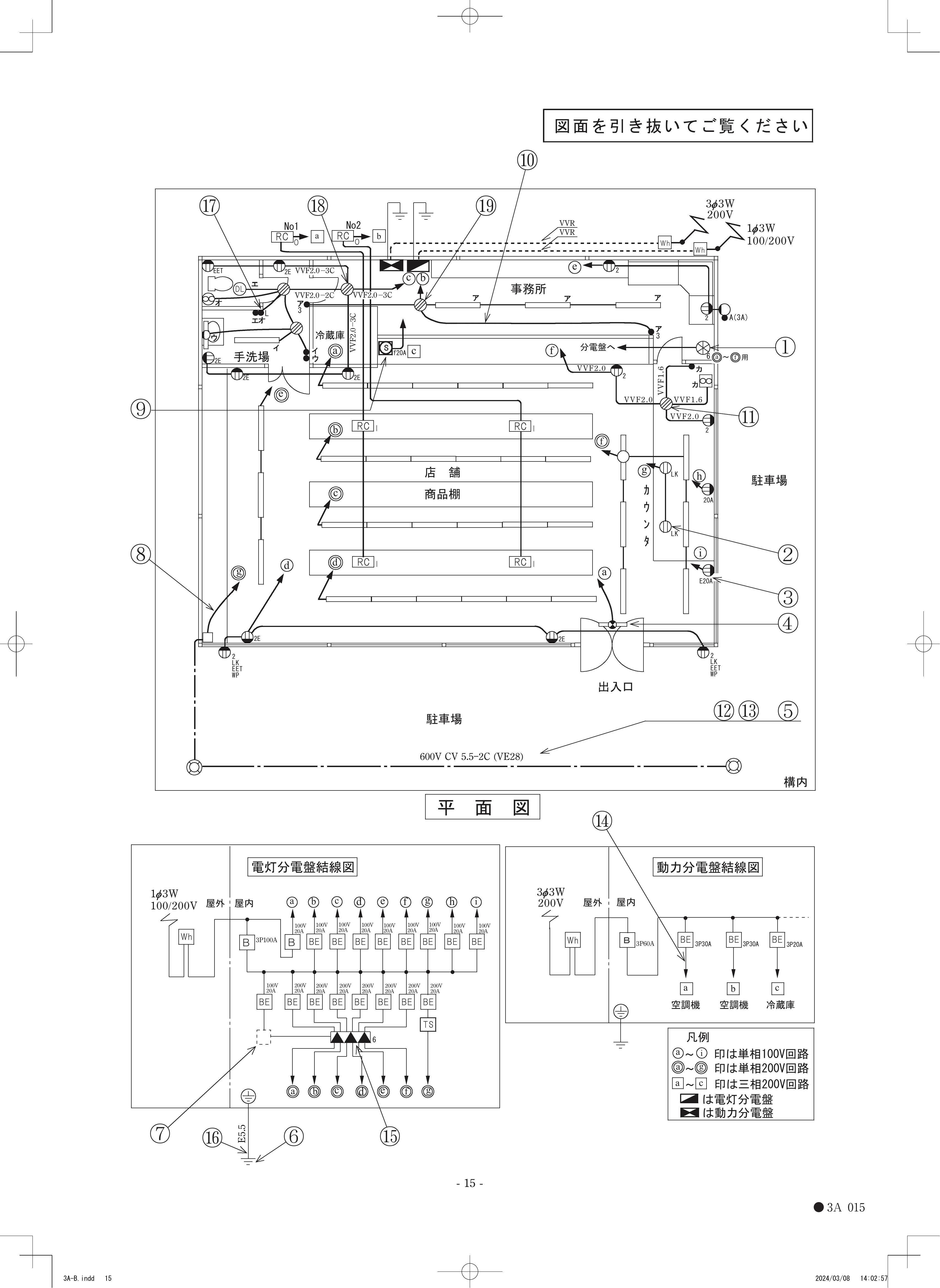

第二種電気工事士 2024年上期問50: この配線図で，使用されていないコンセントは。

Question

第二種電気工事士 2024年上期 問50: この配線図で，使用されていないコンセントは。

Accepted Answer

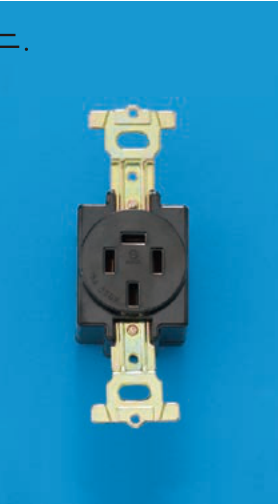

正解: ニ.

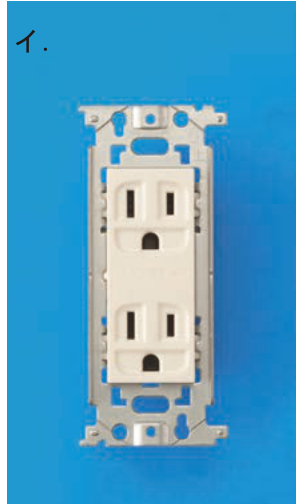

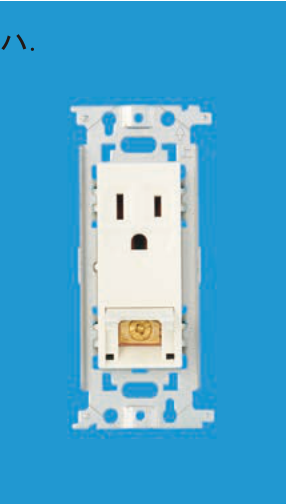

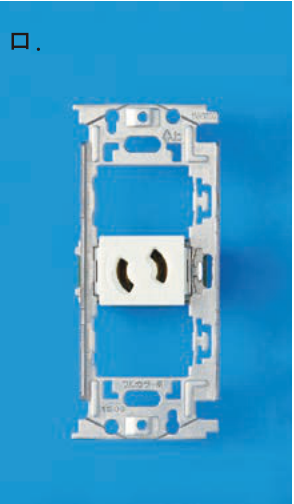

この配線図は単相3線式100/200Vの店舗配線のため、三相250V 30Aのコンセントは使用されていません。イ・ロ・ハのコンセントは配線図中に存在します。
