第二種電気工事士 2024年上期問49: ⑲で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。

Question

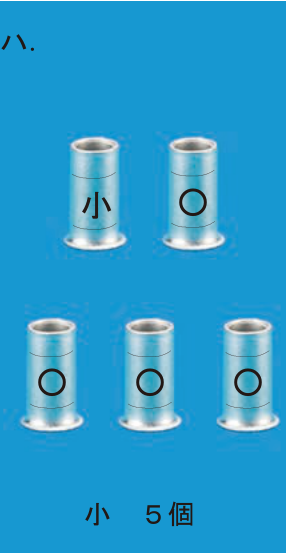

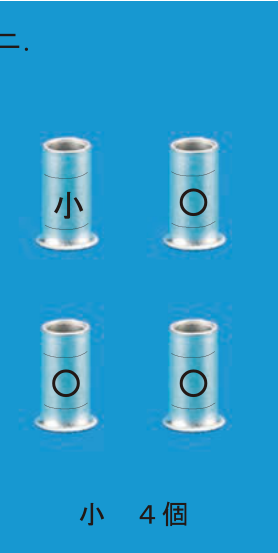

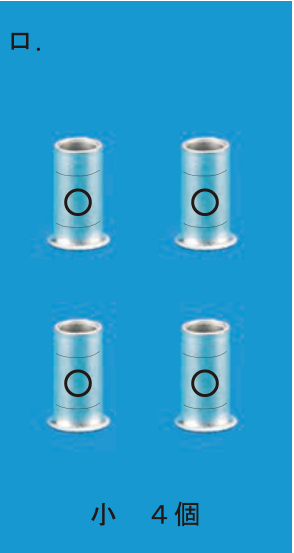

第二種電気工事士 2024年上期 問49: ⑲で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。ただし，使用する電線はすべてVVF1.6とする。

Accepted Answer

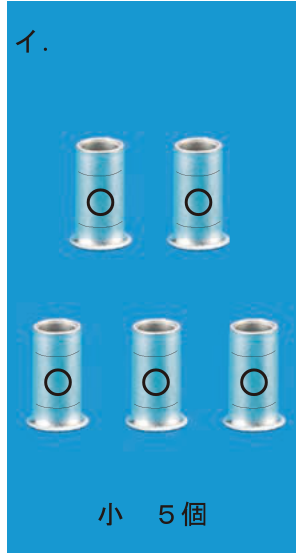

正解: イ.

複線図を描くと、すべて1.6mm×2本の接続が5箇所あります。1.6mm×2本は小スリーブで○刻印です。よって小スリーブ5個（○刻印）が正解です。
