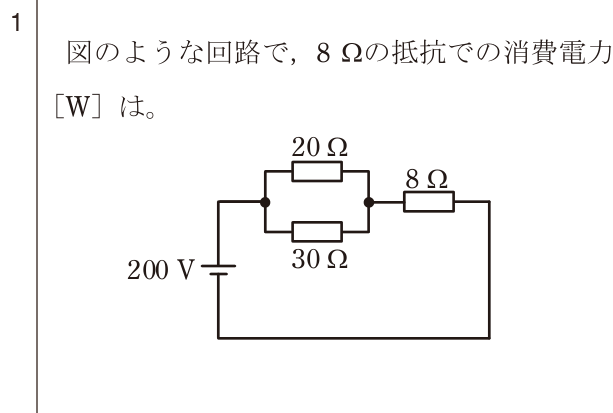

第二種電気工事士 2024年上期問1: 図のような回路で、8Ωの抵抗での消費電力[W]は。

Question

第二種電気工事士 2024年上期 問1: 図のような回路で、8Ωの抵抗での消費電力[W]は。

Accepted Answer

正解: ロ. 800

20Ωと30Ωの並列合成抵抗 = (20×30)/(20+30) = 12Ω
全体の抵抗 = 12+8 = 20Ω
回路電流 I = 200/20 = 10A
8Ωの消費電力 P = I²R = 10²×8 = 800W
