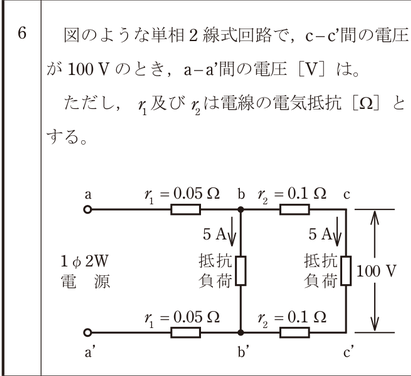

第二種電気工事士 2023年下期-午前問6: 図のような単相2線式回路で、c-c'間の電圧が100 Vのとき、a-a'間の電圧[V]は。ただし、r₁及びr₂は電線の電気抵抗[Ω]とする。

Question

第二種電気工事士 2023年下期-午前 問6: 図のような単相2線式回路で、c-c'間の電圧が100 Vのとき、a-a'間の電圧[V]は。ただし、r₁及びr₂は電線の電気抵抗[Ω]とする。

Accepted Answer

正解: ロ. 102

図より、r₁=0.05Ω、r₂=0.1Ω、負荷電流は5A+5A=10A（上側）と5A（下側）。
a-a'間の電圧 = c-c'間の電圧 + 電圧降下
上側の電圧降下 = (5+5)×0.05 + 5×0.1 = 0.5 + 0.5 = 1.0V
下側の電圧降下 = (5+5)×0.05 + 5×0.1 = 0.5 + 0.5 = 1.0V
a-a'間の電圧 = 100 + 1.0 + 1.0 = 102V
