第二種電気工事士 2023年下期-午前問5: 図のような電源電圧E[V]の三相3線式回路で、図中の×印点で断線した場合、断線後のa-c間の抵抗R[Ω]に流れる電流I[A]を示す式は。

Question

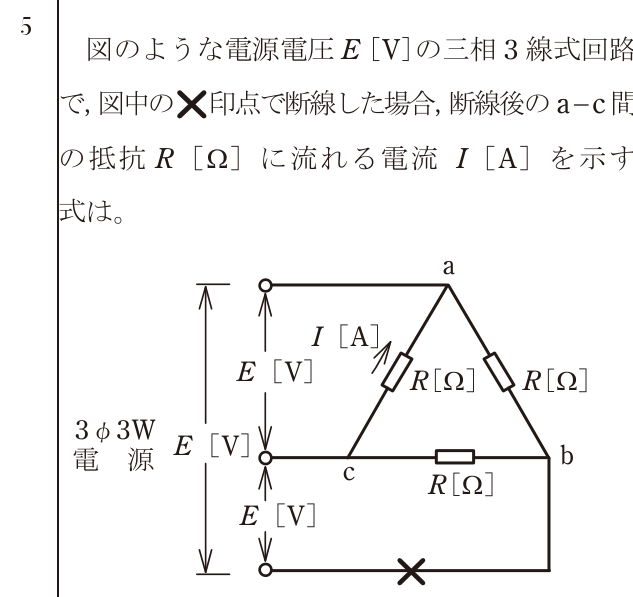

第二種電気工事士 2023年下期-午前 問5: 図のような電源電圧E[V]の三相3線式回路で、図中の×印点で断線した場合、断線後のa-c間の抵抗R[Ω]に流れる電流I[A]を示す式は。

Accepted Answer

正解: ハ. E/R

c相の線が断線すると、a-b間にRが2つ直列（2R）で接続され、a-c間にRが1つ接続された回路となる。
断線後、a-c間の電圧はE（線間電圧）となり、Rに流れる電流 I = E/R
