第二種電気工事士 2023年下期-午前問7: 図のような単相3線式回路で、負荷A、負荷Bはともに消費電力800 Wの抵抗負荷である。負荷電圧がともに100 Vであるとき、この配線の電力損失[W]は。ただし、電線1線当たりの抵抗は0.5 Ωとする。

Question

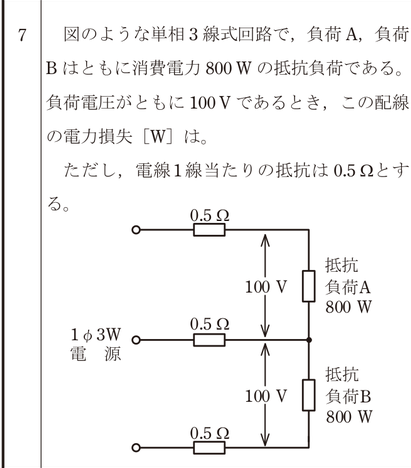

第二種電気工事士 2023年下期-午前 問7: 図のような単相3線式回路で、負荷A、負荷Bはともに消費電力800 Wの抵抗負荷である。負荷電圧がともに100 Vであるとき、この配線の電力損失[W]は。ただし、電線1線当たりの抵抗は0.5 Ωとする。

Accepted Answer

正解: ロ. 64

各負荷の電流 I = P/V = 800/100 = 8A
平衡負荷なので中性線電流は0A。
電力損失 = 2×I²×r = 2×8²×0.5 = 2×32 = 64W
