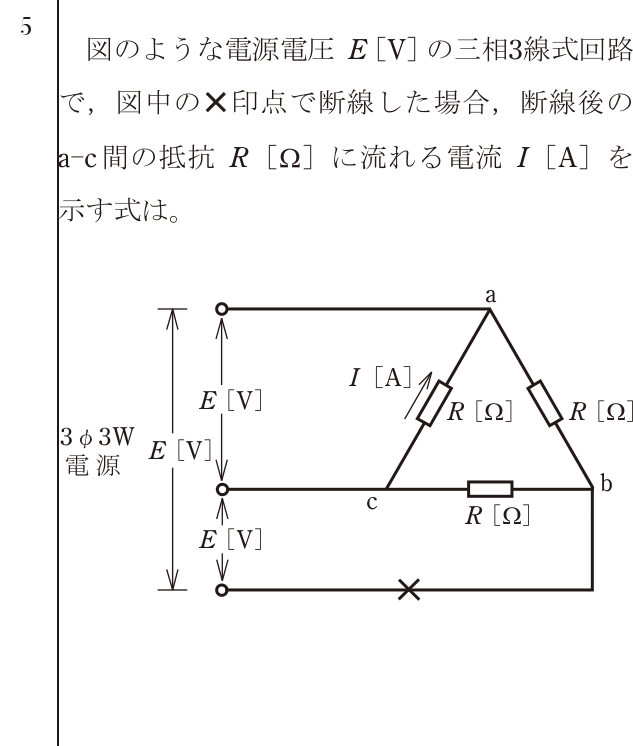

第二種電気工事士 2022年下期-午前問5: 図のような電源電圧 E [V] の三相3線式回路で，図中の×印点で断線した場合，断線後の a-c 間の抵抗 R [Ω] に流れる電流 I [A] を示す式は。

Question

第二種電気工事士 2022年下期-午前 問5: 図のような電源電圧 E [V] の三相3線式回路で，図中の×印点で断線した場合，断線後の a-c 間の抵抗 R [Ω] に流れる電流 I [A] を示す式は。

Accepted Answer

正解: ハ. E/R

b-c間が断線すると、a-c間のRとa-b間のRが直列になり、これがb-c間の電源電圧Eに接続される。ただし三相の対称性から、断線後a-c間にはちょうど電圧Eがかかるため、I = E/R となる。
