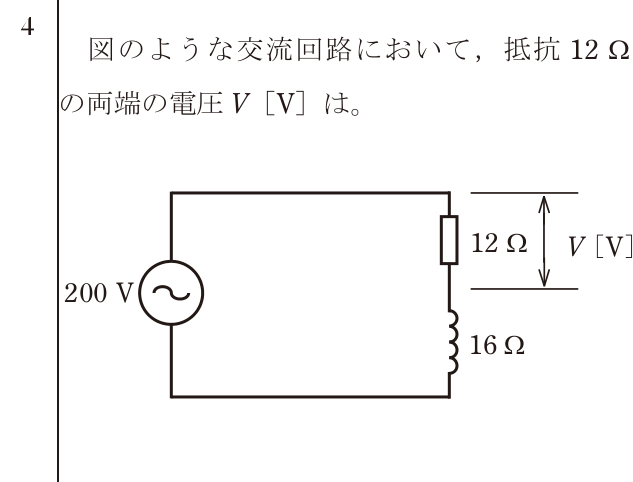

第二種電気工事士 2022年下期-午前問4: 図のような交流回路において，抵抗 12 Ω の両端の電圧 V [V] は。

Question

第二種電気工事士 2022年下期-午前 問4: 図のような交流回路において，抵抗 12 Ω の両端の電圧 V [V] は。

Accepted Answer

正解: ハ. 120

抵抗 12Ω とリアクタンス 16Ω の直列回路。インピーダンス Z = √(12² + 16²) = √(144+256) = √400 = 20Ω
回路電流 I = 200/20 = 10A
抵抗の両端電圧 V = IR = 10 × 12 = 120V
