第二種電気工事士 2021年上期-午後問5: 図のような三相3線式回路に流れる電流I[A]は。

Question

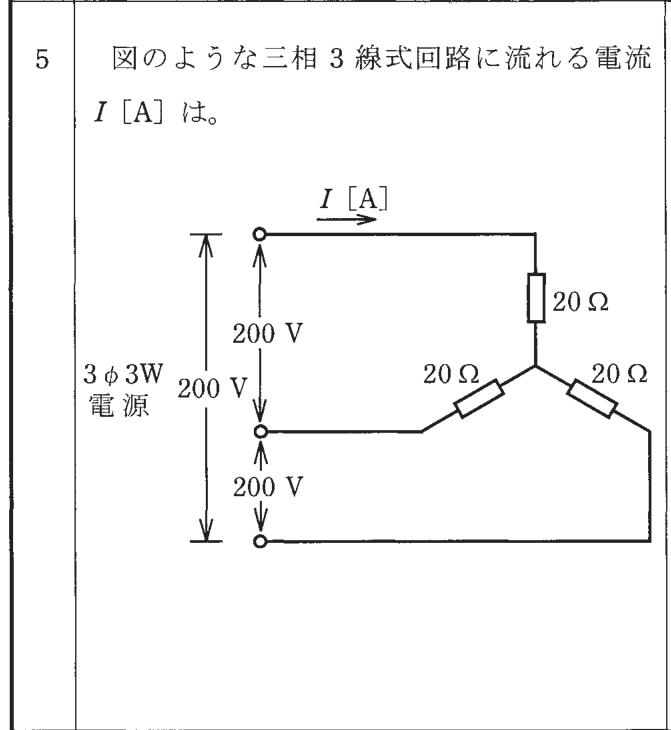

第二種電気工事士 2021年上期-午後 問5: 図のような三相3線式回路に流れる電流I[A]は。

Accepted Answer

正解: ハ. 5.8

三相3線式のΔ結線で各相の抵抗が20Ω、線間電圧200V。
相電流 = 200/20 = 10A（Δ結線の各相に流れる電流）
→ 実際にはY結線負荷なので相電圧 = 200/√3 ≒ 115.5V
相電流 I = 115.5/20 ≒ 5.77A ≒ 5.8A
