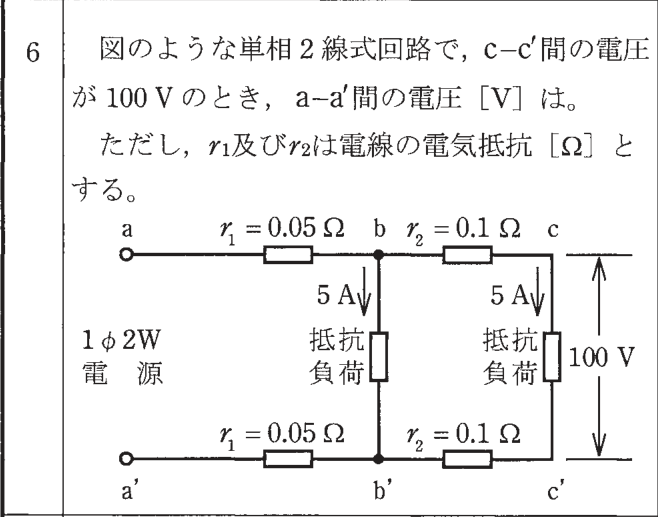

第二種電気工事士 2021年上期-午後問6: 図のような単相2線式回路で、c-c'間の電圧が100Vのとき、a-a'間の電圧[V]は。ただし、r₁及びr₂は電線の電気抵抗[Ω]とする。

Question

第二種電気工事士 2021年上期-午後 問6: 図のような単相2線式回路で、c-c'間の電圧が100Vのとき、a-a'間の電圧[V]は。ただし、r₁及びr₂は電線の電気抵抗[Ω]とする。

Accepted Answer

正解: ロ. 102

c-c'間の電圧が100V、各区間で5Aが流れる。
a-a'間の電圧 = c-c'間の電圧 + 電線での電圧降下
= 100 + 5×(r₁+r₁) = 100 + 5×(0.05+0.05) = 100 + 0.5
→ 実際には両方の負荷の電流が流れるので、a-b間では5+5=10A、b-c間では5A
a-a'間電圧降下 = 2×(10×0.05 + 5×0.1) = 2×(0.5+0.5) = 2V
a-a'間の電圧 = 100 + 2 = 102V
