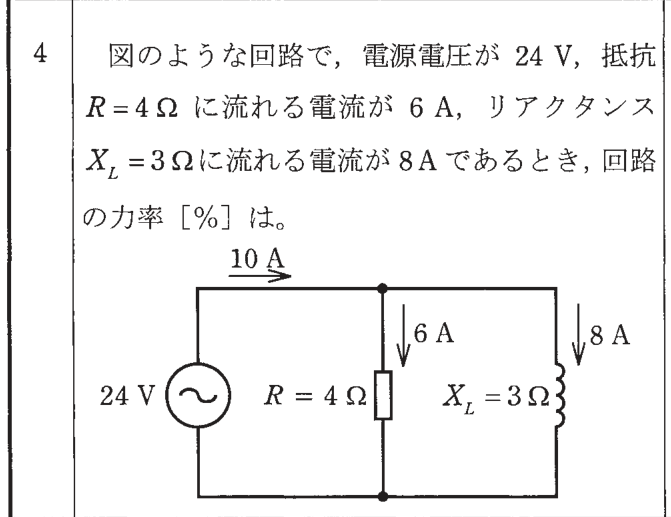

第二種電気工事士 2021年上期-午後問4: 図のような回路で、電源電圧が24V、抵抗R=4Ωに流れる電流が6A、リアクタンスX_L=3Ωに流れる電流が8Aであるとき、回路の力率[%]は。

Question

第二種電気工事士 2021年上期-午後 問4: 図のような回路で、電源電圧が24V、抵抗R=4Ωに流れる電流が6A、リアクタンスX_L=3Ωに流れる電流が8Aであるとき、回路の力率[%]は。

Accepted Answer

正解: ロ. 60

RとX_Lが並列接続されている回路。
合成電流 I = √(I_R² + I_L²) = √(6² + 8²) = √(36+64) = √100 = 10A
力率 cosθ = I_R / I = 6/10 = 0.6 = 60%
