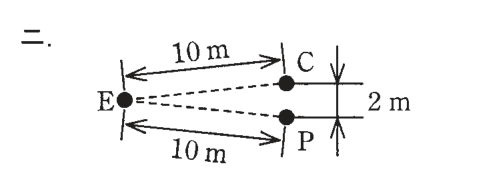

第二種電気工事士 2021年上期-午前問26: 直読式接地抵抗計を用いて、接地抵抗を測定する場合、被測定接地極Eに対する2つの補助接地極P(電圧用)及びC(電流用)の配置として、適切なものは。

Question

第二種電気工事士 2021年上期-午前 問26: 直読式接地抵抗計を用いて、接地抵抗を測定する場合、被測定接地極Eに対する2つの補助接地極P(電圧用)及びC(電流用)の配置として、適切なものは。

Accepted Answer

正解: ロ.

接地抵抗測定では、被測定接地極E、電圧用補助接地極P、電流用補助接地極Cを一直線上にE-P-Cの順で約10m間隔で配置する。ロがこの配置に該当する。
