第二種電気工事士 2021年上期-午前問25: 次表は、電気使用場所の開閉器又は過電流遮断器で区切られる低圧電路の使用電圧と電線相互間及び電路と大地との間の絶縁抵抗の最小値についての表である。次の空欄(A)、(B)及び(C)に当てはまる数値の組合せとして、正しいものは。

Question

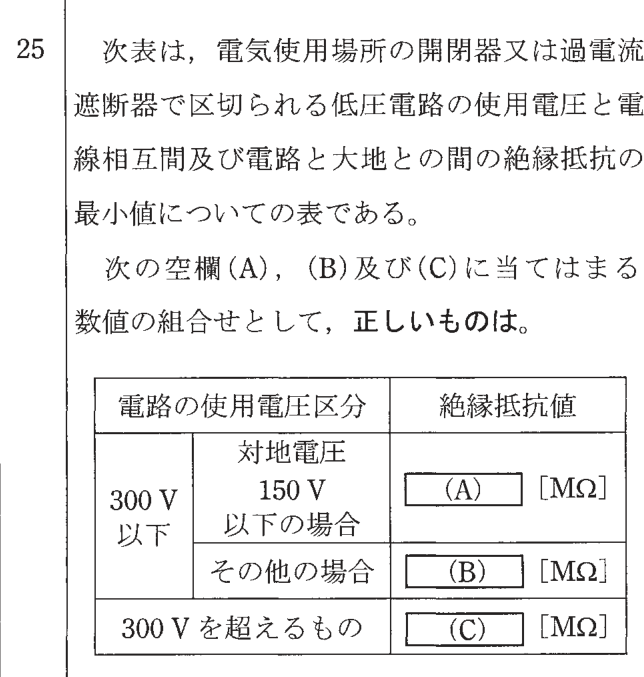

第二種電気工事士 2021年上期-午前 問25: 次表は、電気使用場所の開閉器又は過電流遮断器で区切られる低圧電路の使用電圧と電線相互間及び電路と大地との間の絶縁抵抗の最小値についての表である。次の空欄(A)、(B)及び(C)に当てはまる数値の組合せとして、正しいものは。

Accepted Answer

正解: ロ. (A)0.1　(B)0.2　(C)0.4

電技解釈第58条の絶縁抵抗値：300V以下で対地電圧150V以下の場合(A) = 0.1MΩ、300V以下でその他の場合(B) = 0.2MΩ、300Vを超えるもの(C) = 0.4MΩ。
