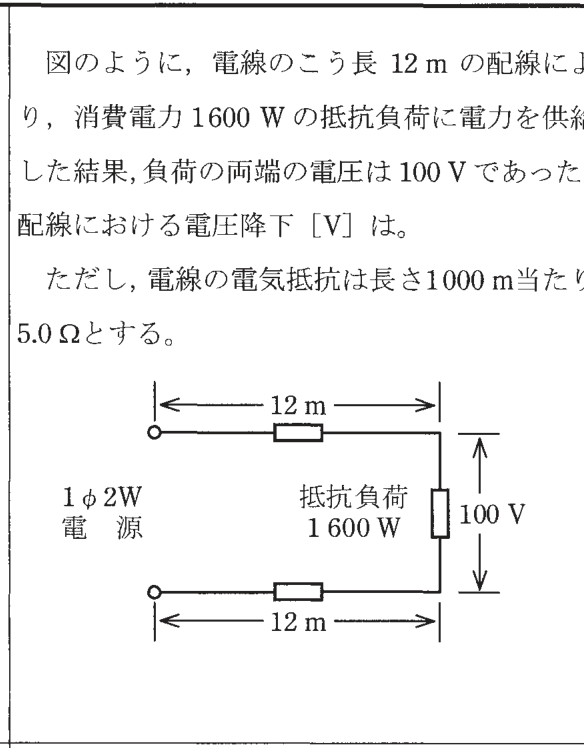

第二種電気工事士 2020年下期-午後問6: 図のように、電線のこう長12 mの配線により、消費電力1600 Wの抵抗負荷に電力を供給した結果、負荷の両端の電圧は100 Vであった。配線における電圧降下[V]は。
ただし、電線の電気抵抗は長さ1000 m当たり5.0Ωとする。

Question

第二種電気工事士 2020年下期-午後 問6: 図のように、電線のこう長12 mの配線により、消費電力1600 Wの抵抗負荷に電力を供給した結果、負荷の両端の電圧は100 Vであった。配線における電圧降下[V]は。
ただし、電線の電気抵抗は長さ1000 m当たり5.0Ωとする。

Accepted Answer

正解: ロ. 2

負荷電流 I = P/V = 1600/100 = 16A
電線1本の抵抗 = 5.0 × 12/1000 = 0.06Ω
往復の電線抵抗 = 0.06 × 2 = 0.12Ω（単相2線式）
電圧降下 = 2 × r × I × L/1000 ではなく直接計算
電圧降下 v = I × (2r) = 16 × 0.12 ≒ 1.92 ≒ 2V
