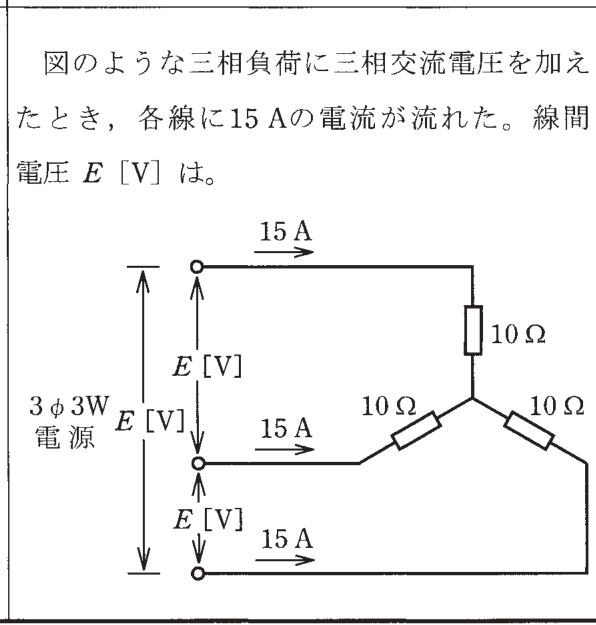

第二種電気工事士 2020年下期-午後問5: 図のような三相負荷に三相交流電圧を加えたとき、各線に15 Aの電流が流れた。線間電圧E[V]は。

Question

第二種電気工事士 2020年下期-午後 問5: 図のような三相負荷に三相交流電圧を加えたとき、各線に15 Aの電流が流れた。線間電圧E[V]は。

Accepted Answer

正解: ハ. 260

Δ結線の負荷で各線に15Aが流れている。
Δ結線の線電流 IL = √3 × 相電流 Ip
相電流 Ip = IL/√3 = 15/√3 ≒ 8.66A
線間電圧 E = Ip × R = 8.66 × 10 ≒ 86.6V... ではなく、
Δ結線で線間電圧 = 相電圧なので E = Ip × R × √3 = 15 × 10 × √3 ≒ 260V
