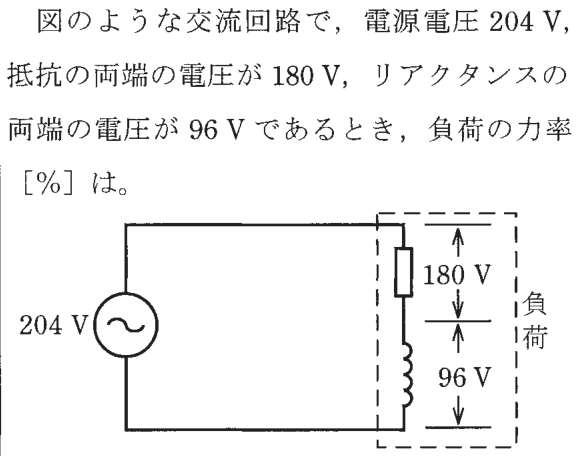

第二種電気工事士 2020年下期-午後問4: 図のような交流回路で、電源電圧204 V、抵抗の両端の電圧が180 V、リアクタンスの両端の電圧が96 Vであるとき、負荷の力率[％]は。

Question

第二種電気工事士 2020年下期-午後 問4: 図のような交流回路で、電源電圧204 V、抵抗の両端の電圧が180 V、リアクタンスの両端の電圧が96 Vであるとき、負荷の力率[％]は。

Accepted Answer

正解: ニ. 88

力率 cosθ = VR/V = 180/204 ≒ 0.882 ≒ 88%
検算：V = √(VR² + VL²) = √(180² + 96²) = √(32400 + 9216) = √41616 ≒ 204V（一致）
