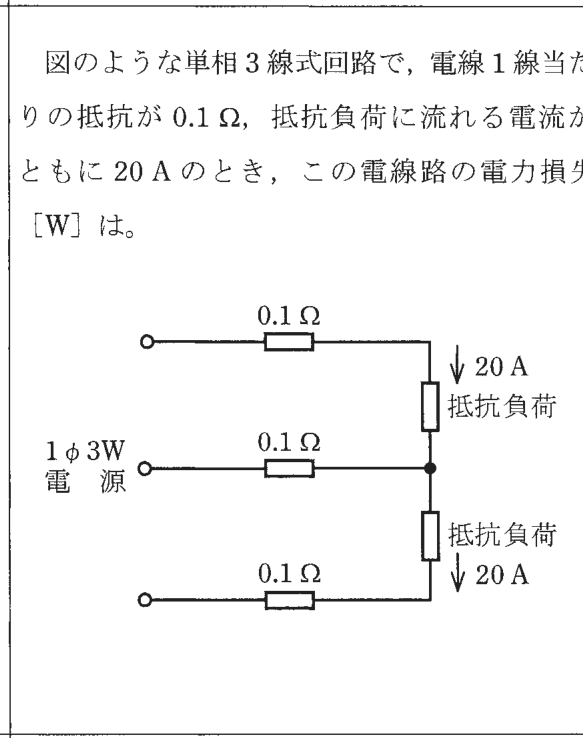

第二種電気工事士 2020年下期-午後問7: 図のような単相3線式回路で、電線1線当たりの抵抗が0.1Ω、抵抗負荷に流れる電流がともに20 Aのとき、この電線路の電力損失[W]は。

Question

第二種電気工事士 2020年下期-午後 問7: 図のような単相3線式回路で、電線1線当たりの抵抗が0.1Ω、抵抗負荷に流れる電流がともに20 Aのとき、この電線路の電力損失[W]は。

Accepted Answer

正解: ハ. 80

単相3線式で平衡負荷（各20A）の場合、中性線の電流は0A。
電力損失は上下の電線のみ：P = I²r × 2 = 20² × 0.1 × 2 = 400 × 0.2 = 80W
