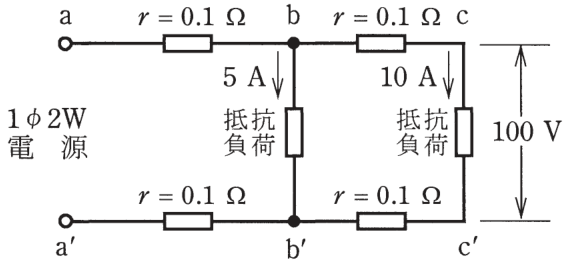

第二種電気工事士 2019年上期問6: 図のような単相2線式回路において、c-c'間の電圧が100Vのとき、a-a'間の電圧[V]は。
ただし、rは電線の電気抵抗[Ω]とする。

Question

第二種電気工事士 2019年上期 問6: 図のような単相2線式回路において、c-c'間の電圧が100Vのとき、a-a'間の電圧[V]は。
ただし、rは電線の電気抵抗[Ω]とする。

Accepted Answer

正解: ニ. 105

a-b間の電線(往復2本)に5Aが流れ、電圧降下=2×0.1×5=1V。b-c間の電線(往復2本)に10Aが流れ、電圧降下=2×0.1×10=2V。さらにa-b間には全電流(5+10=15A)が流れるので、a-a'間の電圧降下=2×0.1×15=3Vではなく、区間ごとに計算する。a-b区間の電流は15A、電圧降下=2×0.1×15=3V。b-c区間の電流は10A、電圧降下=2×0.1×10=2V。a-a'間=100+2+3=105V。
