第二種電気工事士 2019年上期問5: 図のような三相3線式回路の全消費電力[kW]は。

Question

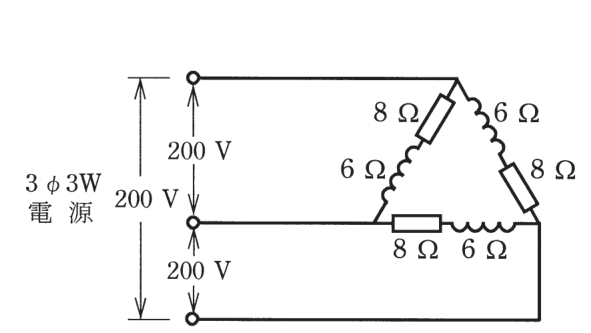

第二種電気工事士 2019年上期 問5: 図のような三相3線式回路の全消費電力[kW]は。

Accepted Answer

正解: ハ. 9.6

各相の負荷は8Ωと6Ωの直列でインピーダンスZ=√(8²+6²)=10Ω。相電流I=200/10=20A。各相の抵抗での消費電力=I²R=20²×8=3200W。3相合計=3200×3=9600W=9.6kW。
