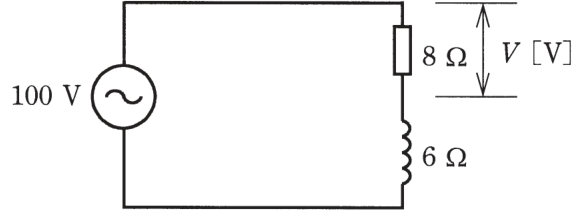

第二種電気工事士 2019年上期問4: 図のような交流回路において、抵抗8Ωの両端の電圧V[V]は。

Question

第二種電気工事士 2019年上期 問4: 図のような交流回路において、抵抗8Ωの両端の電圧V[V]は。

Accepted Answer

正解: ニ. 80

抵抗8Ωとリアクタンス6Ωの直列回路。インピーダンスZ=√(8²+6²)=√(64+36)=√100=10Ω。回路電流I=100/10=10A。抵抗の電圧V=IR=10×8=80V。
