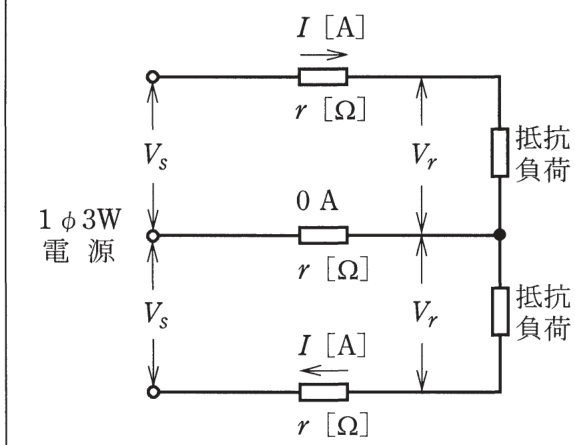

第二種電気工事士 2019年上期問7: 図のような単相3線式回路で、電線1線当たりの抵抗がr[Ω]、負荷電流がI[A]、中性線に流れる電流が0Aのとき、電圧降下(Vs-Vr)[V]を示す式は。

Question

第二種電気工事士 2019年上期 問7: 図のような単相3線式回路で、電線1線当たりの抵抗がr[Ω]、負荷電流がI[A]、中性線に流れる電流が0Aのとき、電圧降下(Vs-Vr)[V]を示す式は。

Accepted Answer

正解: ハ. rI

単相3線式で中性線電流が0Aの場合（平衡負荷）、電圧降下はVs-Vr=rI。中性線に電流が流れないので、片線の電圧降下rIのみとなる。
