第二種電気工事士 2018年下期問6: 図のように、電線のこう長8mの配線により、消費電力2000Wの抵抗負荷に電力を供給した結果、負荷の両端の電圧は100Vであった。配線における電圧降下[V]は。ただし、電線の電気抵抗は長さ1000m当たり3.2Ωとする。

Question

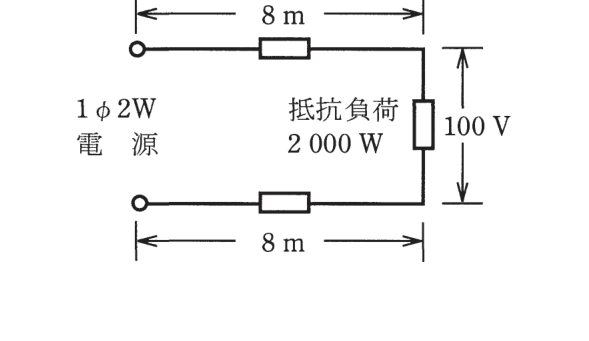

第二種電気工事士 2018年下期 問6: 図のように、電線のこう長8mの配線により、消費電力2000Wの抵抗負荷に電力を供給した結果、負荷の両端の電圧は100Vであった。配線における電圧降下[V]は。ただし、電線の電気抵抗は長さ1000m当たり3.2Ωとする。

Accepted Answer

正解: イ. 1

負荷電流 I = P/V = 2000/100 = 20A。電線1本の抵抗 = 3.2×8/1000 = 0.0256Ω。往復の電線抵抗 = 0.0256×2 = 0.0512Ω。電圧降下 = 2×r×I = 2×0.0256×20 ≈ 1.024V ≈ 1V。
