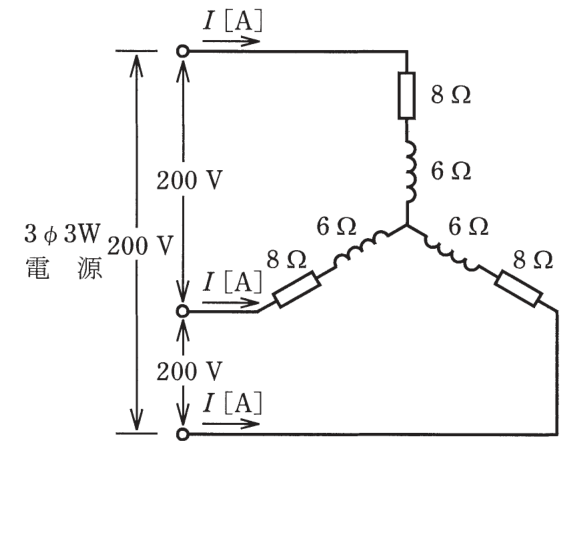

第二種電気工事士 2018年下期問5: 図のような三相3線式回路に流れる電流I[A]は。

Question

第二種電気工事士 2018年下期 問5: 図のような三相3線式回路に流れる電流I[A]は。

Accepted Answer

正解: ロ. 11.6

Y結線の各相負荷：8Ωの抵抗と6Ωのリアクタンスの直列。各相のインピーダンス Z = √(8²+6²) = √(64+36) = √100 = 10Ω。線間電圧200Vの場合、相電圧 = 200/√3。線電流 I = 相電圧/Z = (200/√3)/10 ≈ 11.6A。
