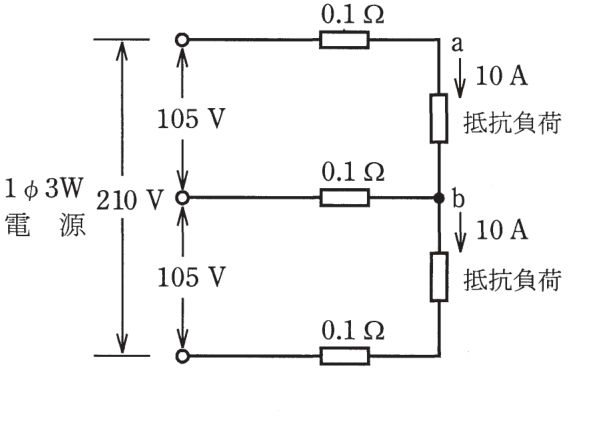

第二種電気工事士 2018年下期問7: 図のような単相3線式回路において、電線1線当たりの抵抗が0.1Ωのとき、a−b間の電圧[V]は。

Question

第二種電気工事士 2018年下期 問7: 図のような単相3線式回路において、電線1線当たりの抵抗が0.1Ωのとき、a−b間の電圧[V]は。

Accepted Answer

正解: ハ. 104

平衡負荷（各10A）なので中性線に電流は流れない。上側の電圧降下 = 0.1×10 = 1V。a−b間の電圧 = 105−1 = 104V。
