第二種電気工事士 2018年上期問6: 図のように、電線のこう長16mの配線により、消費電力2000Wの抵抗負荷に電力を供給した結果、負荷の両端の電圧は100Vであった。配線における電圧降下[V]は。ただし、電線の電気抵抗は長さ1000m当たり3.2Ωとする。

Question

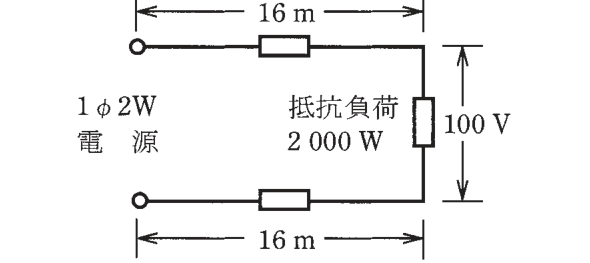

第二種電気工事士 2018年上期 問6: 図のように、電線のこう長16mの配線により、消費電力2000Wの抵抗負荷に電力を供給した結果、負荷の両端の電圧は100Vであった。配線における電圧降下[V]は。ただし、電線の電気抵抗は長さ1000m当たり3.2Ωとする。

Accepted Answer

正解: ロ. 2

負荷電流 I=P/V=2000/100=20A。電線1本の抵抗=3.2×16/1000=0.0512Ω。単相2線式なので往復2本分の電圧降下=2×0.0512×20=2.048V≒2V。
