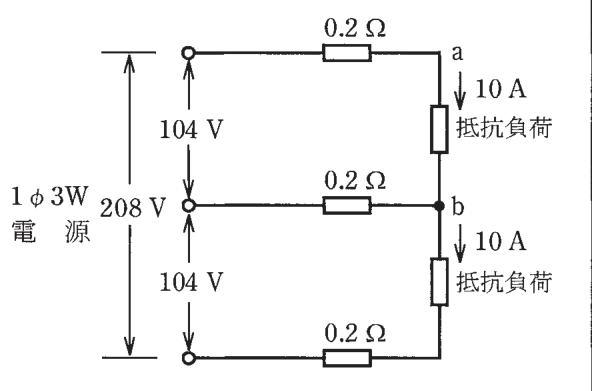

第二種電気工事士 2018年上期問7: 図のような単相3線式回路において、電線1線当たりの抵抗が0.2Ωのとき、a-b間の電圧[V]は。

Question

第二種電気工事士 2018年上期 問7: 図のような単相3線式回路において、電線1線当たりの抵抗が0.2Ωのとき、a-b間の電圧[V]は。

Accepted Answer

正解: ハ. 102

平衡負荷（各10A）なので中性線に電流は流れない。上側：電源電圧104V、電線の電圧降下=0.2×10=2V。a-b間電圧=104-2=102V。
