第二種電気工事士 2017年下期問2: 図のような交流回路で、抵抗8Ωの両端の電圧V[V]は。

Question

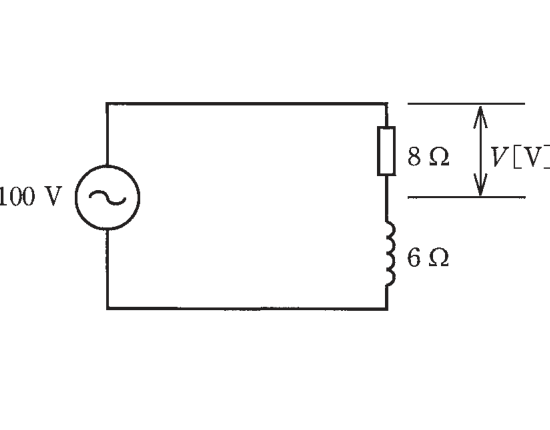

第二種電気工事士 2017年下期 問2: 図のような交流回路で、抵抗8Ωの両端の電圧V[V]は。

Accepted Answer

正解: ニ. 80

抵抗8Ωとリアクタンス6Ωの直列回路。インピーダンス Z = √(8²+6²) = √(64+36) = √100 = 10Ω。電流 I = 100/10 = 10A。抵抗の両端電圧 V = IR = 10×8 = 80V
