第二種電気工事士 2017年下期問1: 図のような直流回路で、a-b間の電圧[V]は。

Question

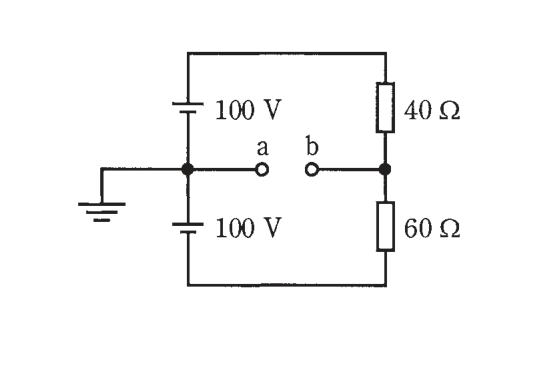

第二種電気工事士 2017年下期 問1: 図のような直流回路で、a-b間の電圧[V]は。

Accepted Answer

正解: イ. 20

上側: 100V電源に40Ωの抵抗、下側: 100V電源に60Ωの抵抗。上側の電流 I₁ = 100/40 = 2.5A、下側の電流 I₂ = 100/60 ≒ 1.67A。a点の電位はそれぞれの分圧から求める。Vab = 100 - 40×(100/40) - [100 - 60×(100/60)] の差。両電源が直列接続で40Ωと60Ωの分圧回路として、Vab = (100+100)×40/(40+60) - 100 = 200×0.4 - 100 = -20V → |Vab| = 20V
