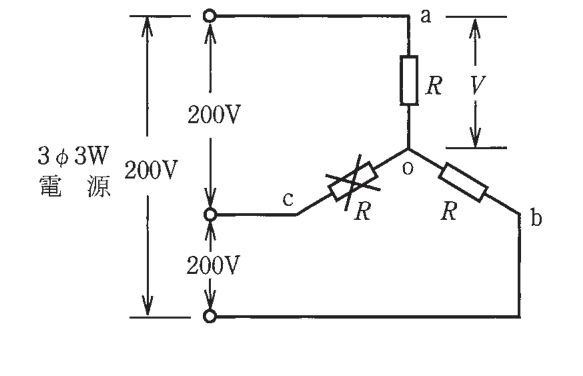

第二種電気工事士 2017年上期問5: 図のような三相3線式200 Vの回路で、c-o間の抵抗が断線した。断線前と断線後のa-o間の電圧V の値[V]の組合せとして、正しいものは。

Question

第二種電気工事士 2017年上期 問5: 図のような三相3線式200 Vの回路で、c-o間の抵抗が断線した。断線前と断線後のa-o間の電圧V の値[V]の組合せとして、正しいものは。

Accepted Answer

正解: イ. 断線前116 断線後100

断線前：三相3線式Y結線の相電圧 = 線間電圧/√3 = 200/√3 ≒ 116V。断線後：c-o間が断線するとa-b間の直列回路となり、a-o間は200/2 = 100V。
