第二種電気工事士 2017年上期問6: 図のように、電線のこう長10 mの配線により、消費電力1 500 Wの抵抗負荷に電力を供給した結果、負荷の両端の電圧は100 Vであった。配線における電圧降下[V]は。ただし、電線の電気抵抗は長さ1 000 m当たり5.0 Ωとする。

Question

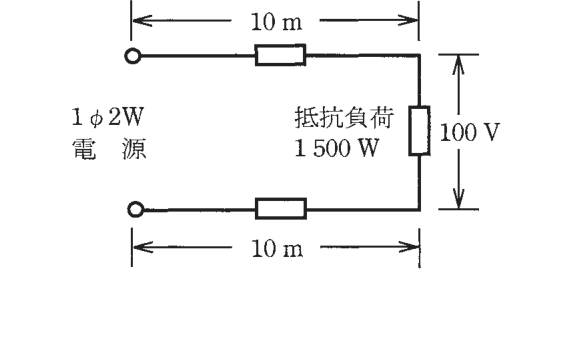

第二種電気工事士 2017年上期 問6: 図のように、電線のこう長10 mの配線により、消費電力1 500 Wの抵抗負荷に電力を供給した結果、負荷の両端の電圧は100 Vであった。配線における電圧降下[V]は。ただし、電線の電気抵抗は長さ1 000 m当たり5.0 Ωとする。

Accepted Answer

正解: ハ. 1.5

電流 I = P/V = 1500/100 = 15A。電線1本の抵抗 r = 5.0×10/1000 = 0.05Ω。電圧降下 = 2rI = 2×0.05×15 = 1.5V。
