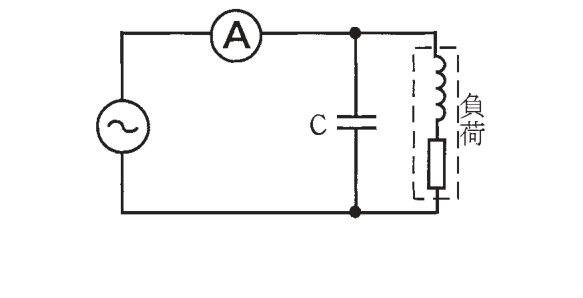

第二種電気工事士 2017年上期問4: 図のような交流回路で、負荷に対してコンデンサCを設置して、力率を100 ％に改善した。このときの電流計の指示値は。

Question

第二種電気工事士 2017年上期 問4: 図のような交流回路で、負荷に対してコンデンサCを設置して、力率を100 ％に改善した。このときの電流計の指示値は。

Accepted Answer

正解: ニ. コンデンサ設置前と比べて減少する。

力率を100%に改善すると無効電流が打ち消されるため、電源側の電流は減少する。電流計は電源側の線路電流を測定しているため、指示値は減少する。
