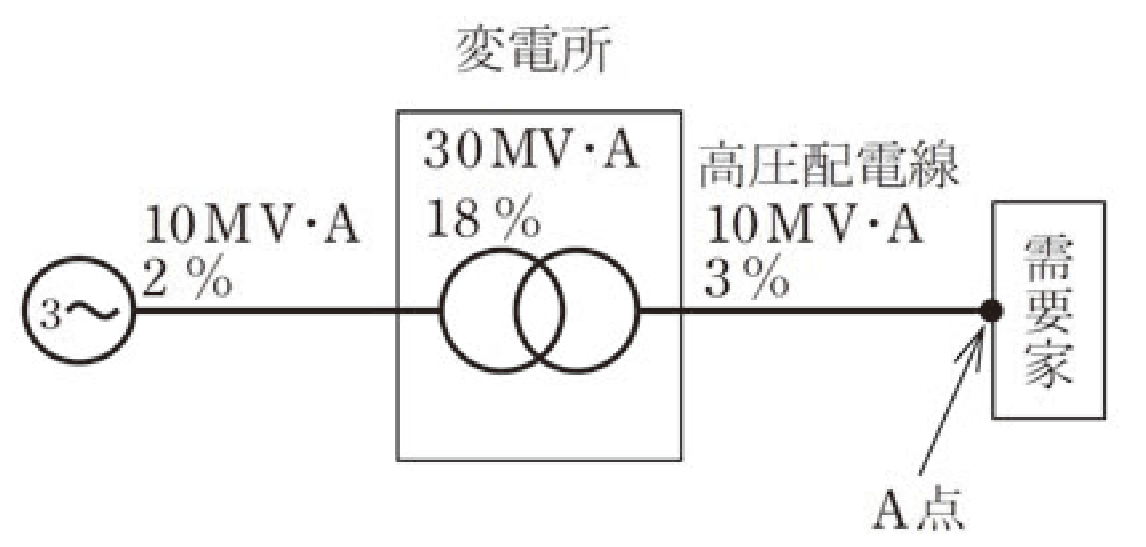

第一種電気工事士 2026年上期（公式CBT方式出題例）問8: 図のように，配電用変電所の変圧器の百分率インピーダンスが基準容量$30\,\mathrm{MV\cdot A}$で$18\,\%$，変電所から電源側が基準容量$10\,\mathrm{MV\cdot A}$で$2\,\%$，高圧配電線が基準容量$10\,\mathrm{MV\cdot A}$で$3\,\%$である。高圧需要家の受電点（A点）から電源側の合成百分率インピーダンスは，基準容量$10\,\mathrm{MV\cdot A}$でいくらか。ただし，各百分率インピーダンスの百分率抵抗と百分率リアクタンスの比は等しいとする。

Question

第一種電気工事士 2026年上期（公式CBT方式出題例） 問8: 図のように，配電用変電所の変圧器の百分率インピーダンスが基準容量$30\,\mathrm{MV\cdot A}$で$18\,\%$，変電所から電源側が基準容量$10\,\mathrm{MV\cdot A}$で$2\,\%$，高圧配電線が基準容量$10\,\mathrm{MV\cdot A}$で$3\,\%$である。高圧需要家の受電点（A点）から電源側の合成百分率インピーダンスは，基準容量$10\,\mathrm{MV\cdot A}$でいくらか。ただし，各百分率インピーダンスの百分率抵抗と百分率リアクタンスの比は等しいとする。

Accepted Answer

正解: ハ. $11\,\%$

変圧器の$18\,\%$を基準容量$30$から$10\,\mathrm{MV\cdot A}$へ換算すると$18	imes10/30=6\,\%$。電源側$2\,\%$と配電線$3\,\%$を同じ比で加え，$6+2+3=11\,\%$。
