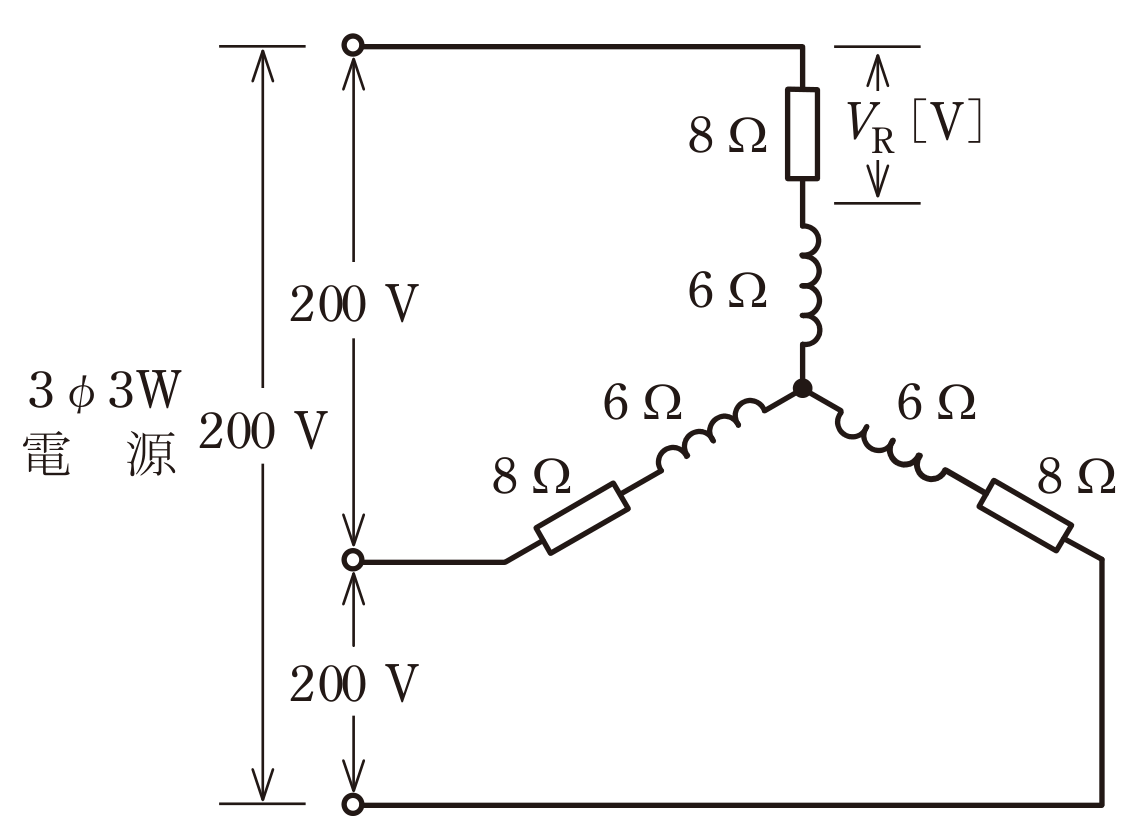

第一種電気工事士 2026年上期（公式CBT方式出題例）問5: 図のような三相交流回路において，電源電圧は$200\,\mathrm{V}$，抵抗は$8\,\Omega$，リアクタンスは$6\,\Omega$である。抵抗の両端の電圧$V_R\,[\mathrm{V}]$は。

Question

第一種電気工事士 2026年上期（公式CBT方式出題例） 問5: 図のような三相交流回路において，電源電圧は$200\,\mathrm{V}$，抵抗は$8\,\Omega$，リアクタンスは$6\,\Omega$である。抵抗の両端の電圧$V_R\,[\mathrm{V}]$は。

Accepted Answer

正解: ニ. 92

1相のインピーダンスは$\sqrt{8^2+6^2}=10\,\Omega$，相電圧は$200/\sqrt3\,\mathrm{V}$。相電流は$20/\sqrt3\,\mathrm{A}$なので，抵抗の電圧は$8	imes20/\sqrt3\approx92\,\mathrm{V}$。
