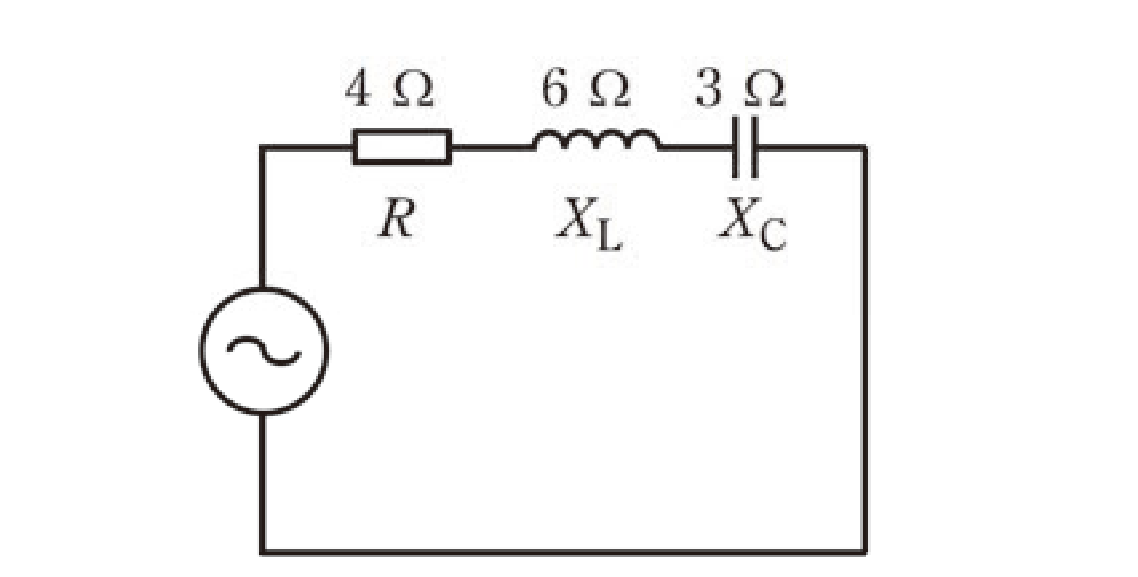

第一種電気工事士 2026年上期（公式CBT方式出題例）問4: 図のような交流回路の力率$[\%]$は。

Question

第一種電気工事士 2026年上期（公式CBT方式出題例） 問4: 図のような交流回路の力率$[\%]$は。

Accepted Answer

正解: ニ. 80

合成リアクタンスは$X=6-3=3\,\Omega$，インピーダンスは$Z=\sqrt{4^2+3^2}=5\,\Omega$。力率は$R/Z=4/5=0.8$，すなわち$80\,\%$。
