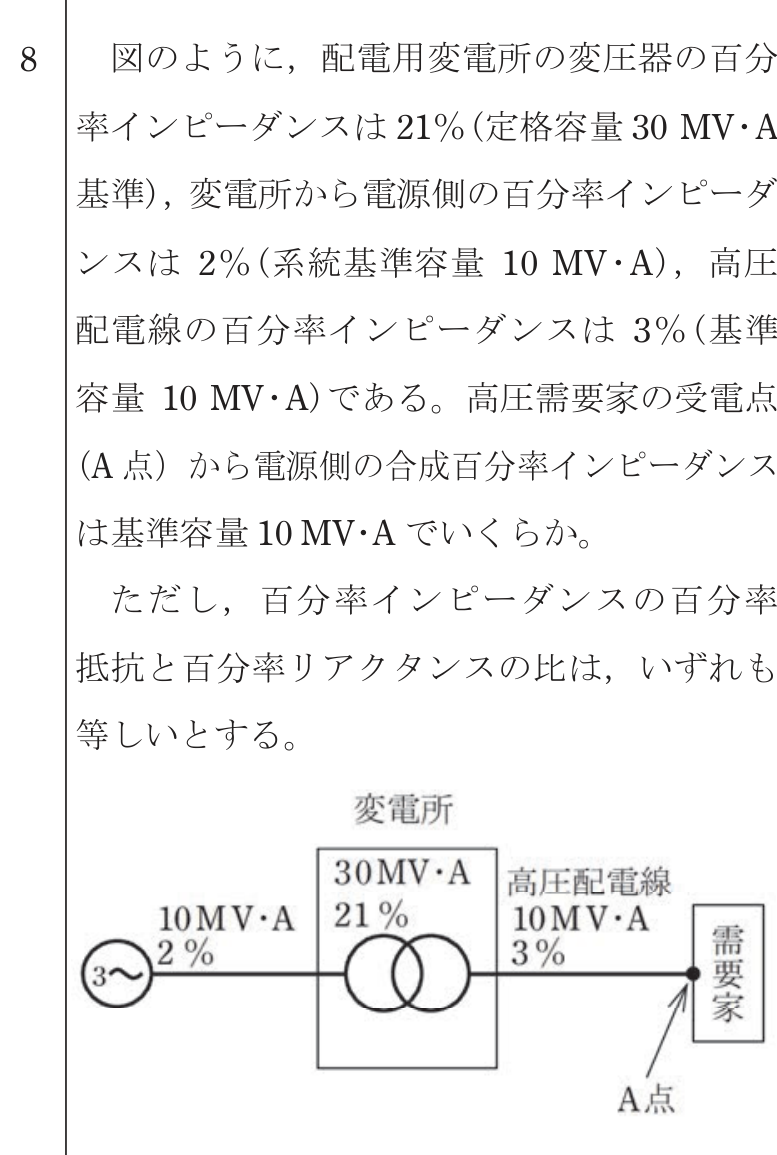

第一種電気工事士 2023年午後問8: 図のように、配電用変電所の変圧器の百分率インピーダンスは21%（定格容量30 MV・A基準）、変電所から電源側の百分率インピーダンスは2%（系統基準容量 10 MV・A）、高圧配電線の百分率インピーダンスは3%（基準容量 10 MV・A）である。高圧需要家の受電点（A点）から電源側の合成百分率インピーダンスは基準10 MV・Aでいくらか。ただし、百分率インピーダンスの百分率抵抗と百分率リアクタンスの比は、いずれも等しいとする。

Q: 第一種電気工事士 2023年午後 問8: 図のように、配電用変電所の変圧器の百分率インピーダンスは21%（定格容量30 MV・A基準）、変電所から電源側の百分率インピーダンスは2%（系統基準容量 10 MV・A）、高圧配電線の百分率インピーダンスは3%（基準容量 10 MV・A）である。高圧需要家の受電点（A点）から電源側の合成百分率インピーダンスは基準10 MV・Aでいくらか。ただし、百分率インピーダンスの百分率抵抗と百分率リアクタンスの比は、いずれも等しいとする。

正解: ロ. 12 % 各%Zを基準容量10 MV·Aに換算する（%Zは基準容量に比例）。 変電所変圧器：$21 \times 10/30 = 7\%$、電源側：$2\%$、高圧配電線：$3\%$。 直列合成なので $7 + 2 + 3 = 12\%$。

Question

第一種電気工事士 2023年午後 問8: 図のように、配電用変電所の変圧器の百分率インピーダンスは21%（定格容量30 MV・A基準）、変電所から電源側の百分率インピーダンスは2%（系統基準容量 10 MV・A）、高圧配電線の百分率インピーダンスは3%（基準容量 10 MV・A）である。高圧需要家の受電点（A点）から電源側の合成百分率インピーダンスは基準10 MV・Aでいくらか。ただし、百分率インピーダンスの百分率抵抗と百分率リアクタンスの比は、いずれも等しいとする。

Accepted Answer

正解: ロ. 12 %

各%Zを基準容量10 MV·Aに換算する（%Zは基準容量に比例）。
変電所変圧器：$21 	imes 10/30 = 7\%$、電源側：$2\%$、高圧配電線：$3\%$。
直列合成なので $7 + 2 + 3 = 12\%$。
