第一種電気工事士 2023年午後問44: ④で示す部分に使用される接点の図記号は。

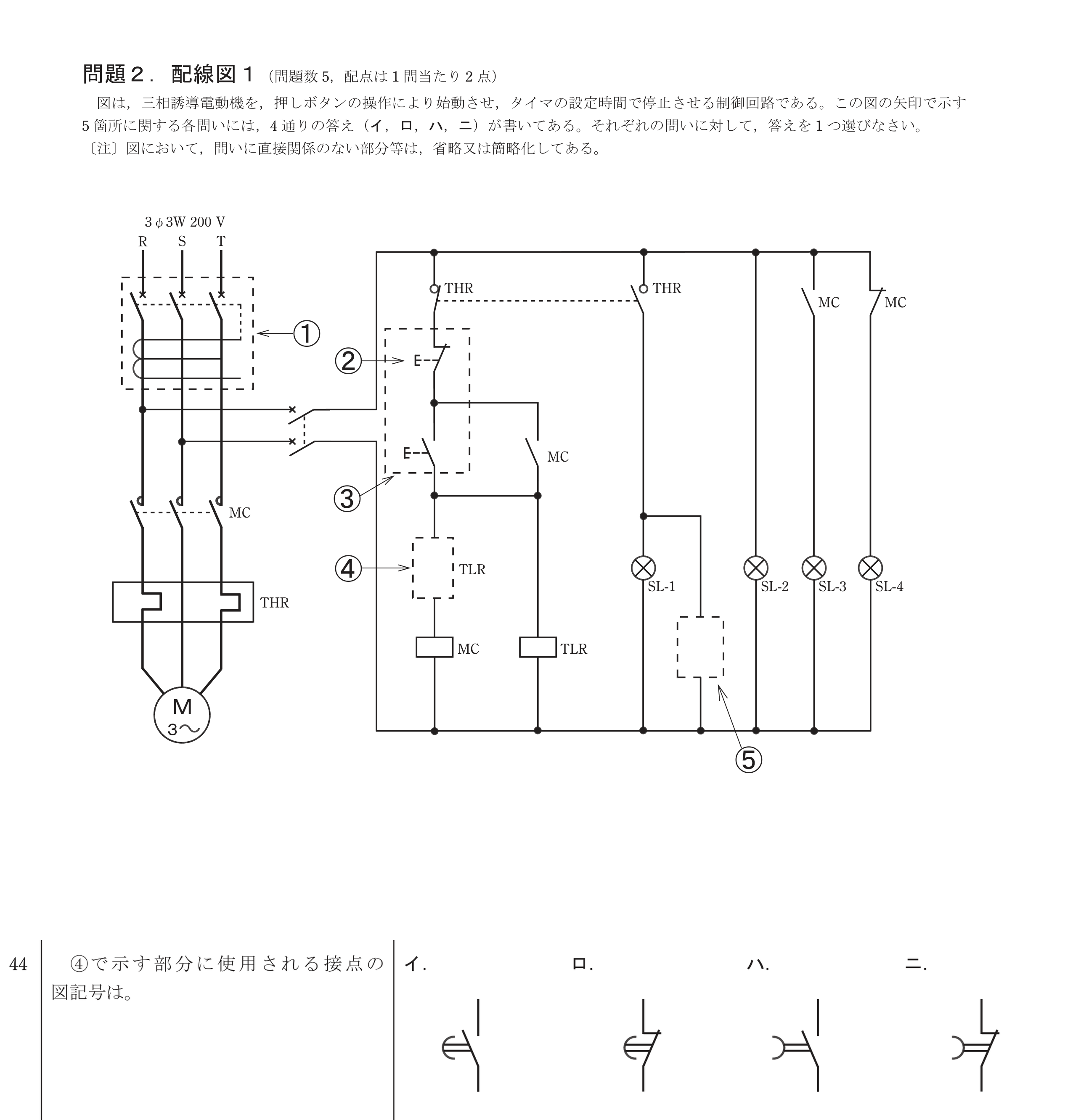

図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。

Question

第一種電気工事士 2023年午後 問44: ④で示す部分に使用される接点の図記号は。

図は、三相誘導電動機を、押しボタンの操作により始動させ、タイマの設定時間で停止させる制御回路である。

Accepted Answer

正解: ロ.

④はタイマ（TLR）の接点で、設定時間経過後に電動機を停止させる機能を持つ。
MCの自己保持回路を断つ位置にあるため、限時動作・瞬時復帰のb接点（ブレーク接点）が使用される。
